Сплиттер 6 ГГц; 1:3; SMA(гнездо) female

Сплиттер 6 ГГц; 1:3; SMA(гнездо) female купить

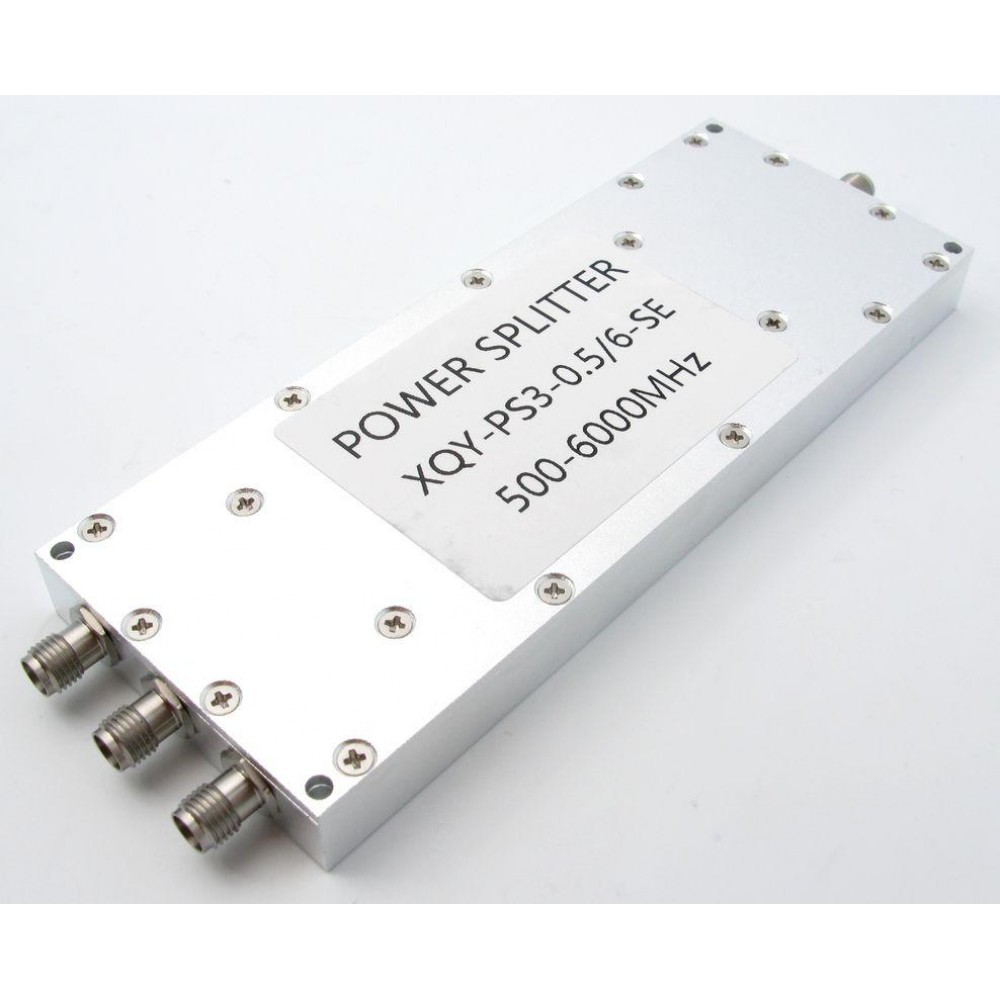

Сплиттер 1:3 с частотой до 6 ГГц представляет собой устройство, предназначенное для равномерного распределения входного сигнала на три выходных порта. Благодаря качественной конструкции и применению SMA-коннекторов типа female, он обеспечивает надежное разделение радиочастотного сигнала с минимальными потерями и высокой изоляцией между выходами.

Основные характеристики

• Соотношение деления: 1:3, равномерное распределение сигнала на три выходных порта
• Частотный диапазон: от 500 МГц до 6000 МГц (6 ГГц)
• Изоляция между выходами: около 25 дБ
• Сопряжение портов: все порты согласованы на 50 Ом
• Потери сигнала: 4.8 дБ на деление и до 2.6 дБ дополнительных потерь от компонентов
• Коэффициент стоячей волны (VSWR): не более 1.24 на входном порте в 90% частотного диапазона, допускается до 1.4 в 10% диапазона; на выходных портах не превышает 1.18 в 90% диапазона и до 1.3 в оставшихся 10%

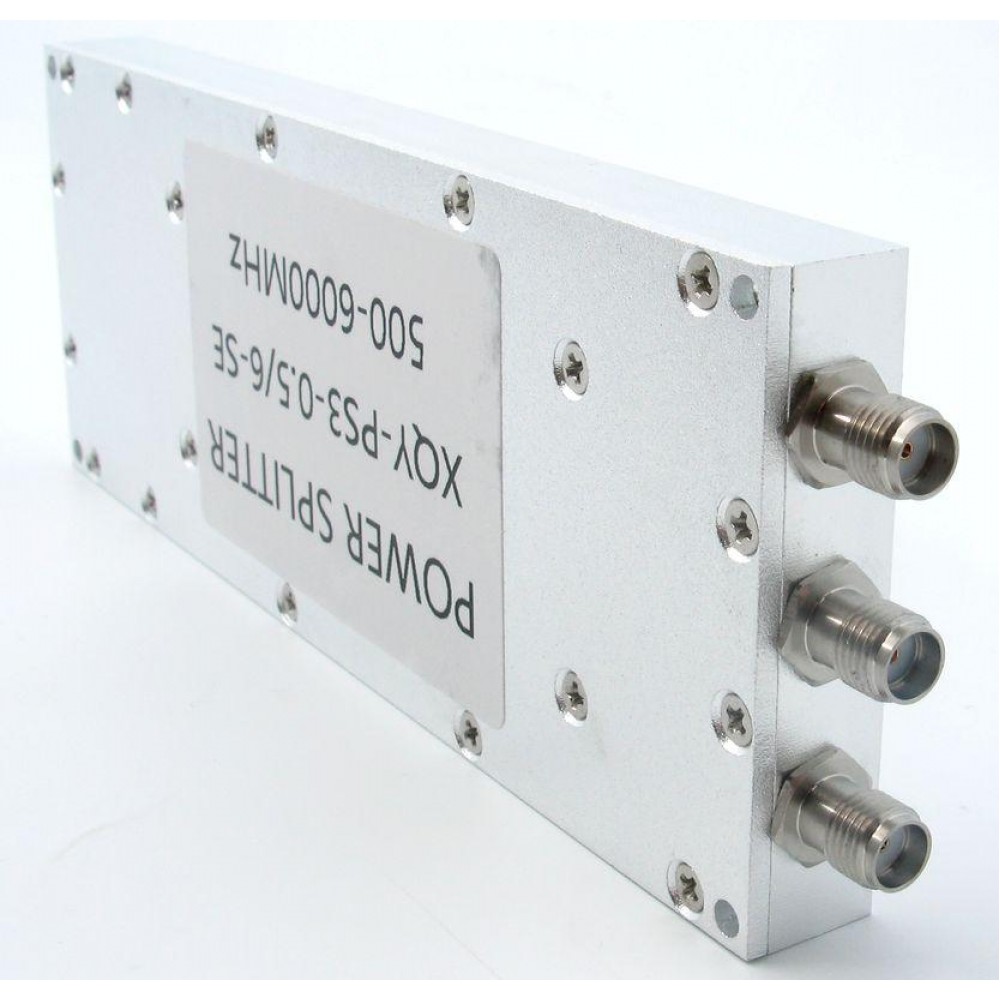

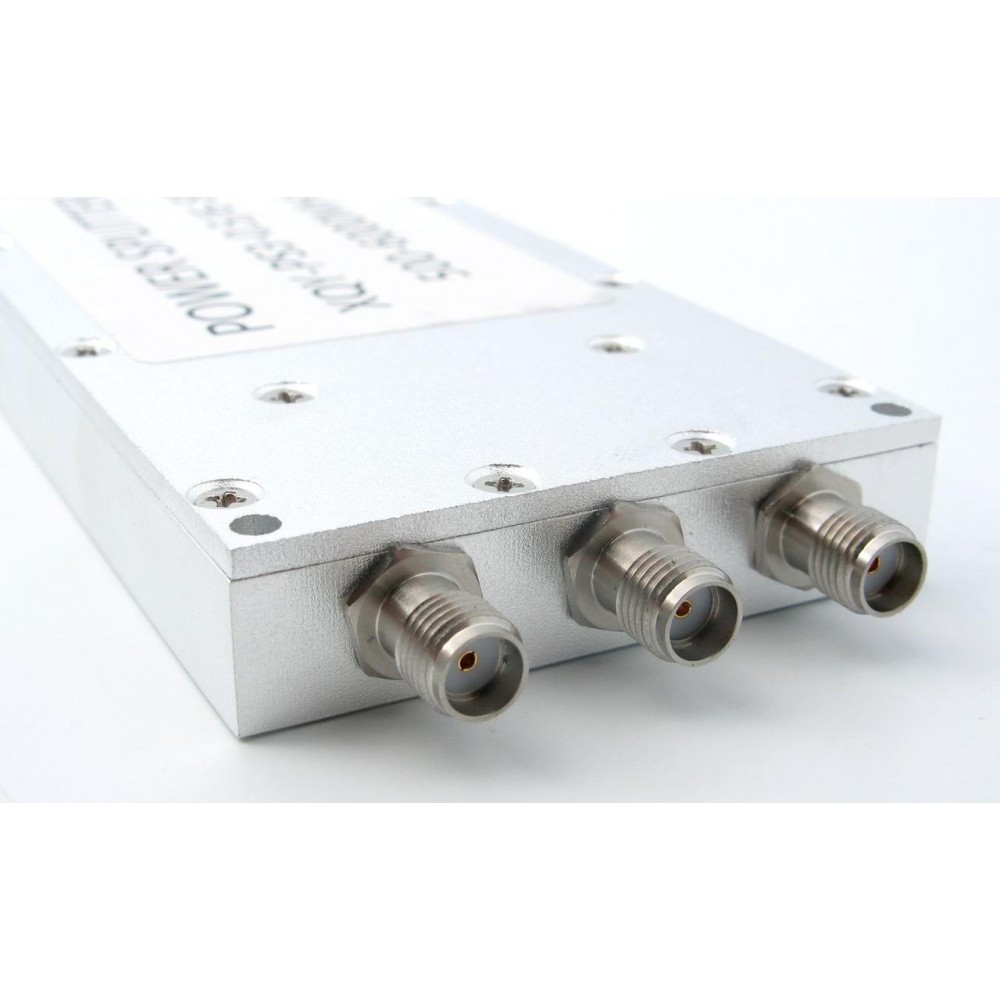

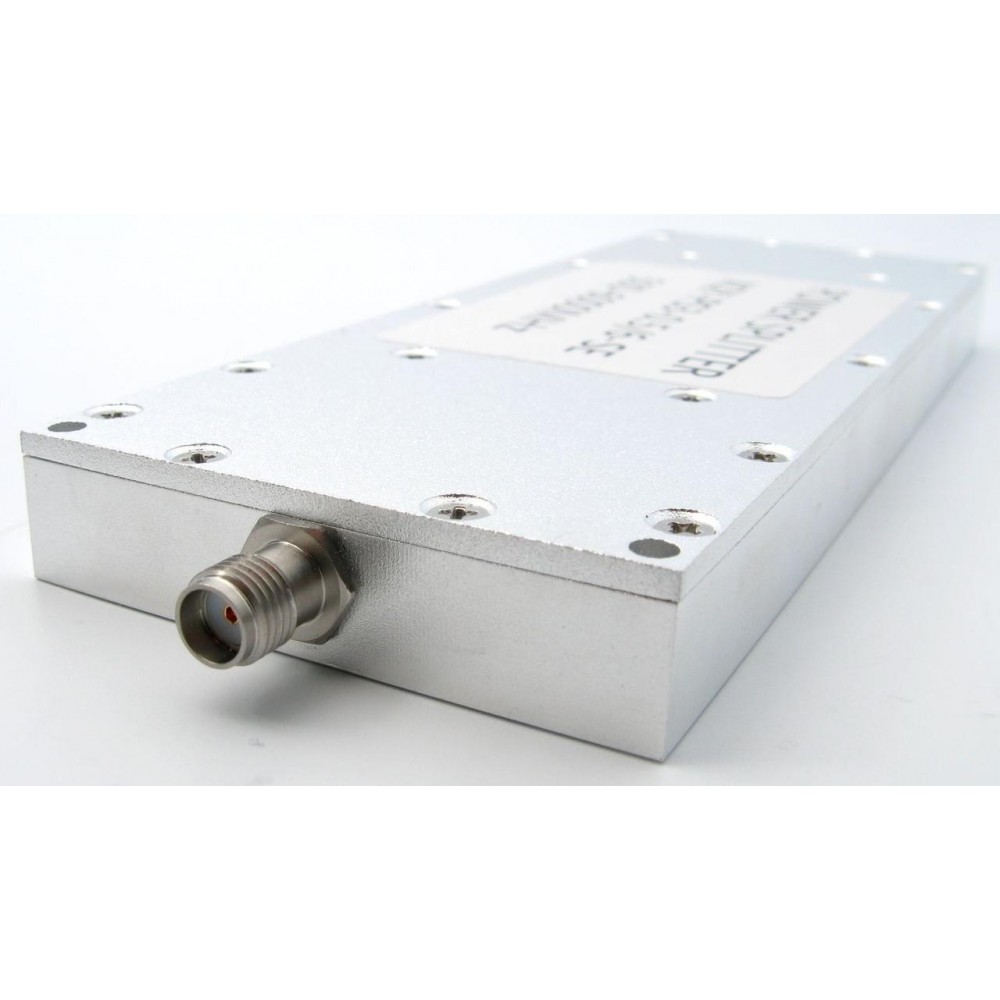

• Тип коннекторов: 4 шт. SMA (гнездо) female — один входной и три выходных, расположены на боковой стороне
• Максимальная входная мощность: до 20 Вт в режиме сплиттера, до 1 Вт в режиме комбайнера
• Рабочая температура: от -35°C до +75°C
• Размеры корпуса: 130 х 50 х 12 мм
• Вес устройства: 185 грамм

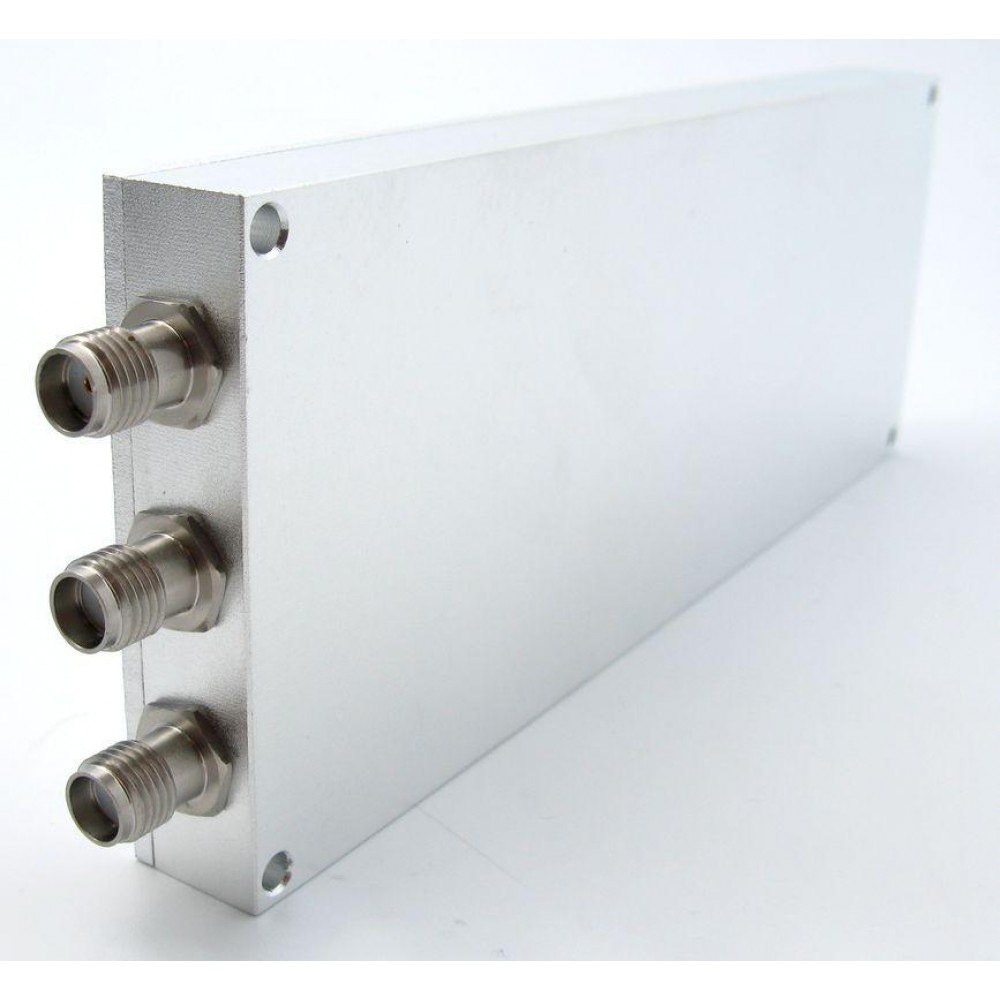

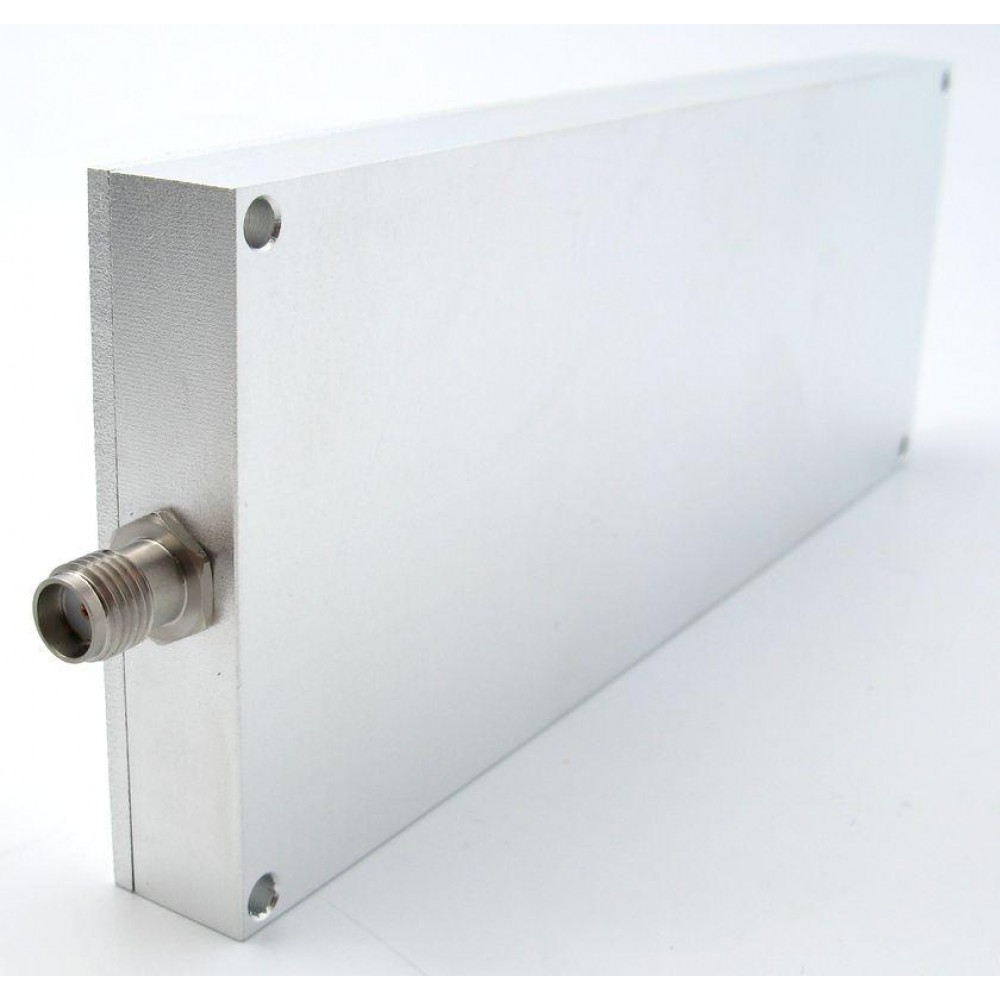

• Корпус: алюминиевый с четырьмя сквозными отверстиями диаметром 2.8 мм для монтажа

Сплиттер 6 ГГц; 1:3; SMA(гнездо) female - преимущества

Это устройство отличается высоким качеством изготовления, что обеспечивает стабильную и надежную работу в широком частотном диапазоне. Надежная изоляция между выходными портами помогает избежать взаимных помех и потерь сигнала, а согласование всех портов на 50 Ом гарантирует эффективное подключение к различным радиочастотным приборам. Компактные размеры и небольшой вес делают сплиттер удобным для монтажа даже в ограниченных пространствах. Прочный алюминиевый корпус и широкий диапазон рабочих температур обеспечивают долговечность и надежность при эксплуатации в различных условиях.

Применение

Сплиттер 1:3 широко используется в радиочастотных системах, телекоммуникациях и лабораторных тестах для равномерного распределения сигнала. Он применяется при построении антенных систем, систем связи и измерительном оборудовании, где необходимо разделить сигнал между несколькими устройствами без потери качества. Благодаря широкому частотному диапазону до 6 ГГц, устройство подходит для работы с современным радиочастотным оборудованием.

Производитель XINQY специализируется на качественных радиочастотных компонентах и предлагает возможность изготовления сплиттеров с большим числом портов по индивидуальным требованиям заказчика.
