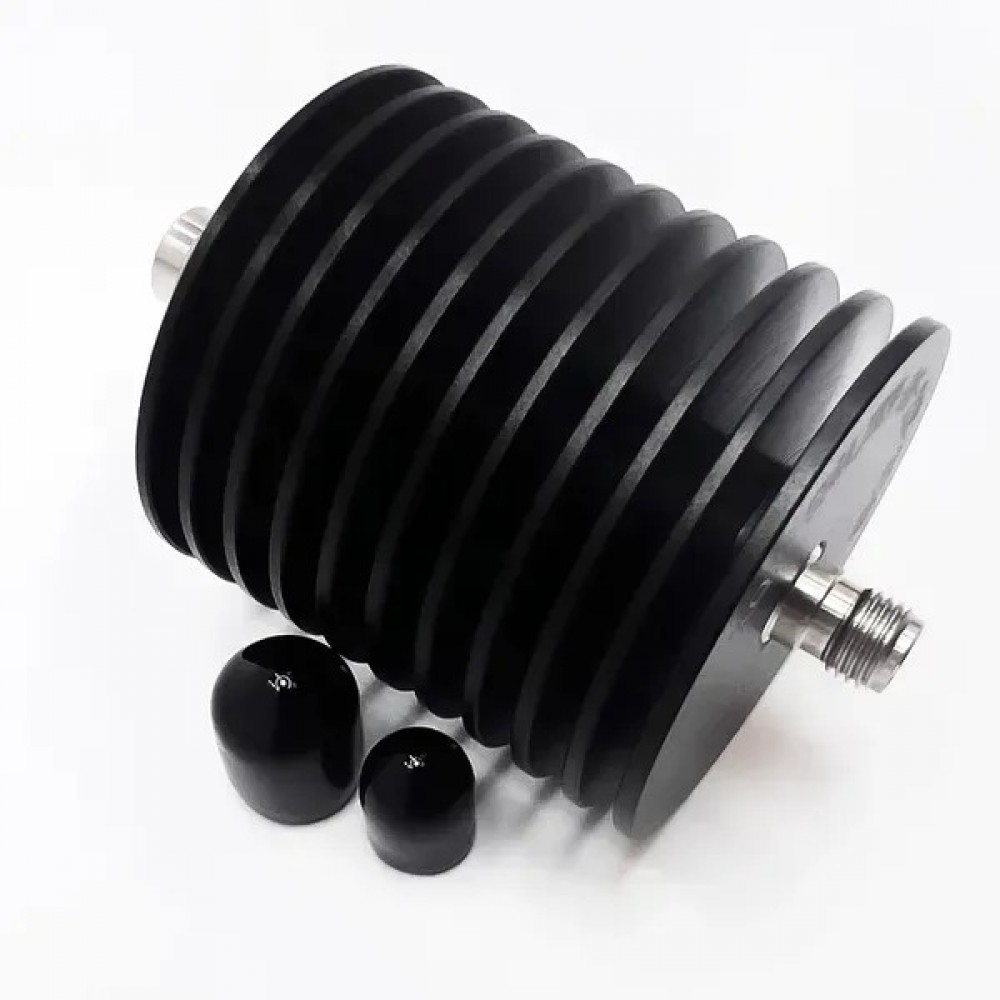

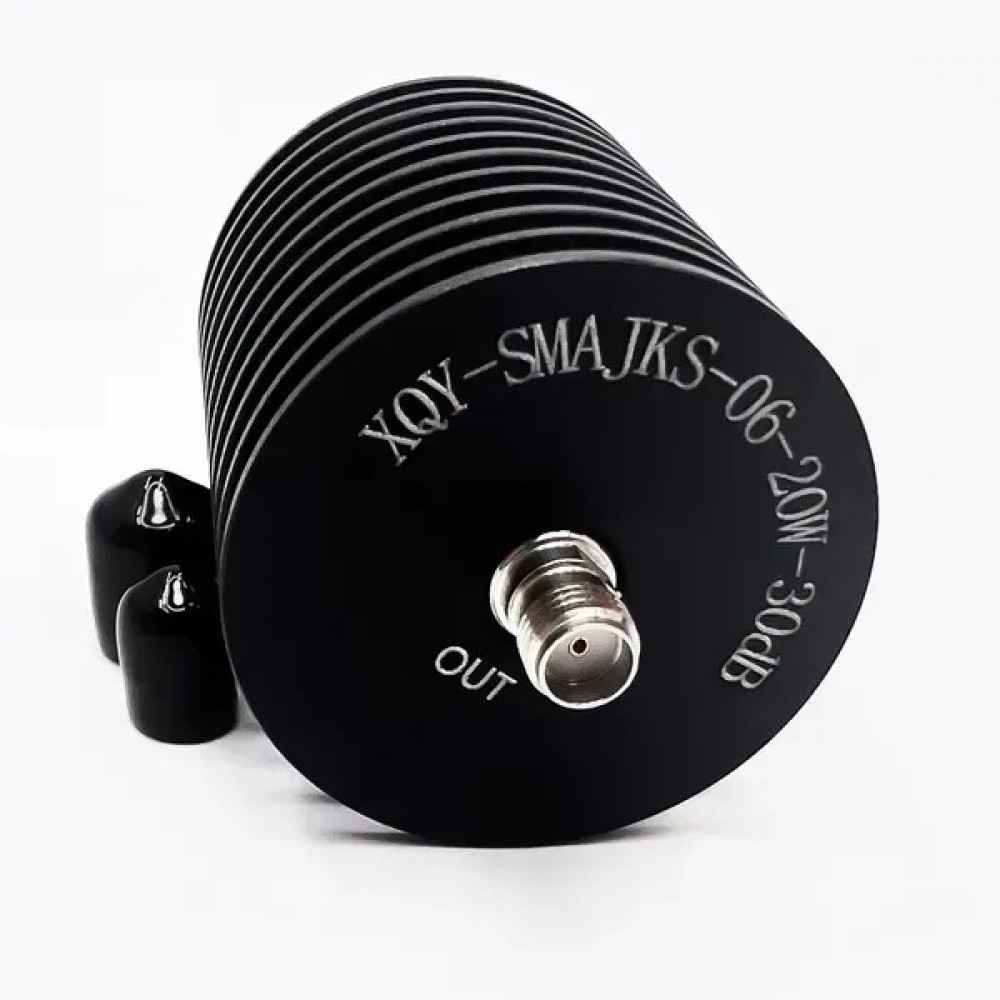

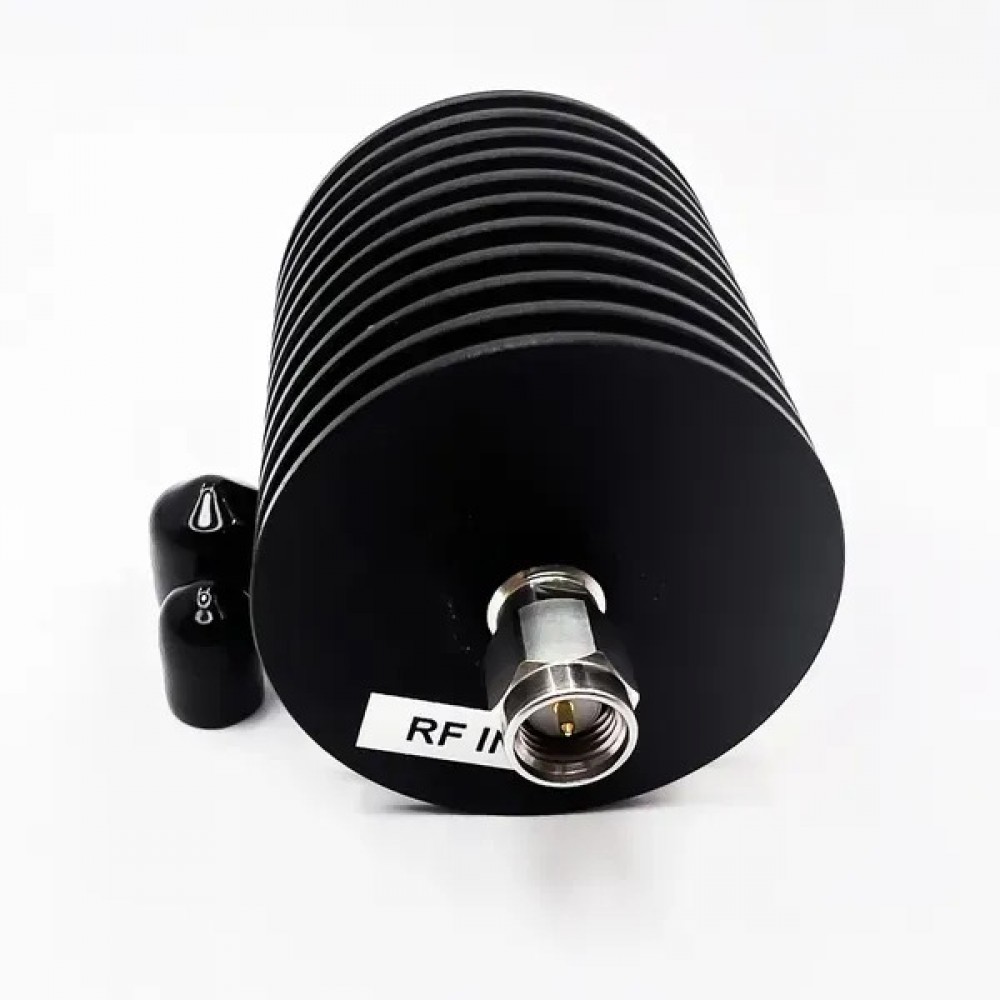

ВЧ аттенюатор SMA-M - SMA-F 30db 20W 6GHz

ВЧ аттенюатор SMA-M - SMA-F 30db 20W 6GHz купить

ВЧ аттенюатор SMA-M - SMA-F 30дб 20Вт 6ГГц предназначен для уменьшения мощности радиочастотного сигнала на заранее заданное значение в пределах рабочего частотного диапазона. Он обеспечивает стабильное и точное ослабление сигнала, что необходимо для корректной работы радиоэлектронного оборудования и проведения точных измерений.

Основные характеристики

• Разъёмы – доступны в вариантах по выбору пользователя
• Максимальная рабочая частота – до 6 ГГц
• Аттенюация – фиксированная, с возможностью выбора при заказе
• Максимальная мощность – 20 Вт, соответствует требованиям применения
• Сопротивление – 50 Ом
• Тип конструкции – прямой

ВЧ аттенюатор SMA-M - SMA-F 30db 20W 6GHz - преимущества

Аттенюатор обладает заводской точностью с допустимой погрешностью ±1 дБ, при этом на практике она часто оказывается значительно ниже — в пределах ±0,2 дБ. Иногда отклонения могут незначительно превышать заявленные значения, но крайне редко выходят за пределы спецификации производителя. Каждый образец проходит проверку перед поставкой, и на фото приведены актуальные измеренные параметры, поэтому рекомендуется ориентироваться именно на них. Следует учитывать, что результаты измерений отдельных экземпляров могут немного отличаться от представленных на изображениях.

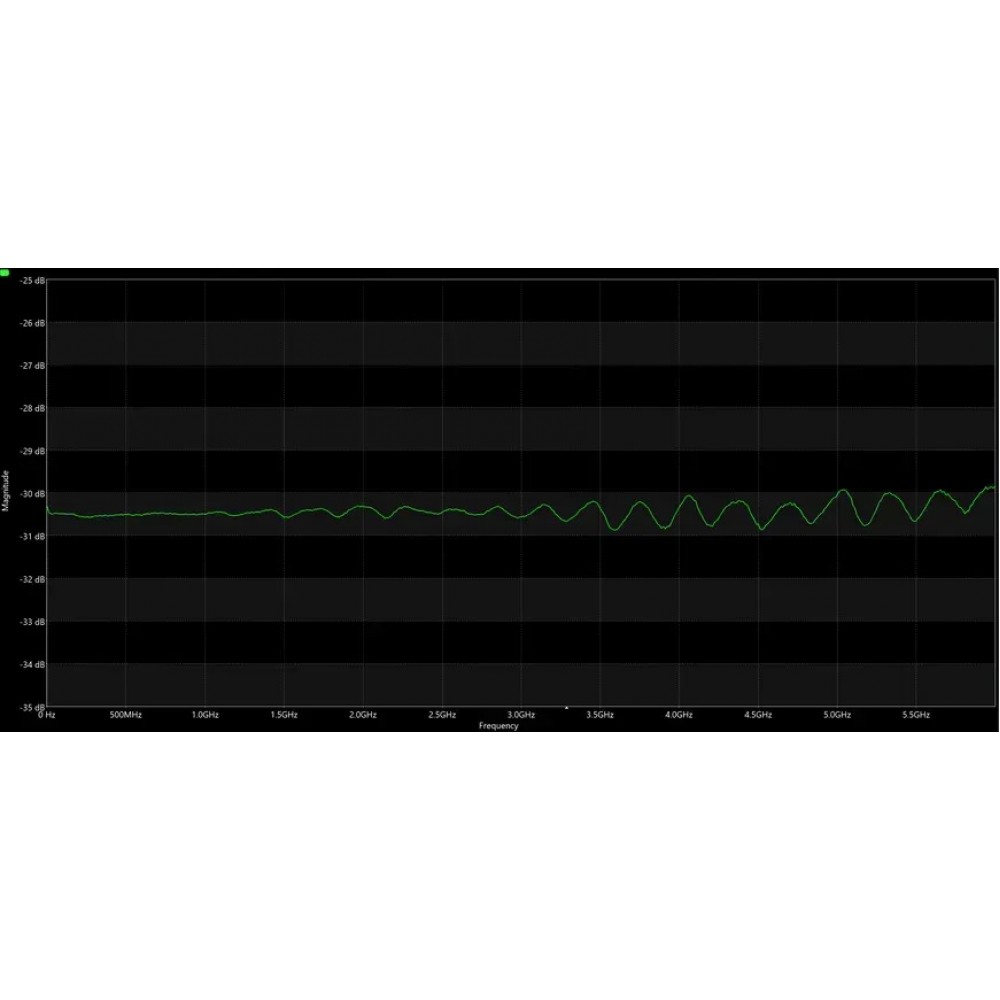

При анализе графика потерь стоит помнить, что из-за разной длины волн на различных частотах сигнал приходит с изменением фазы, что вызывает появление колебаний, известных как «волны». Для определения приблизительных потерь необходимо мысленно провести линию между пиками этих колебаний. Важно отметить, что эти колебания не являются характеристикой самого аттенюатора, а возникают вследствие особенностей метода измерения.

Применение

Этот ВЧ аттенюатор широко применяется для регулирования уровня сигнала в радиочастотных системах, при тестировании и калибровке оборудования, а также в ситуациях, требующих снижения мощности без ухудшения качества передачи. Устройство подходит для использования в различных областях, где важна высокая точность и надёжность ослабления сигнала в диапазоне до 6 ГГц.

ВЧ аттенюатор SMA-M - SMA-F 30дб 20Вт 6ГГц является эффективным и надёжным решением для контроля уровня радиочастотного сигнала и обеспечивает стабильную работу оборудования в разнообразных условиях эксплуатации.
