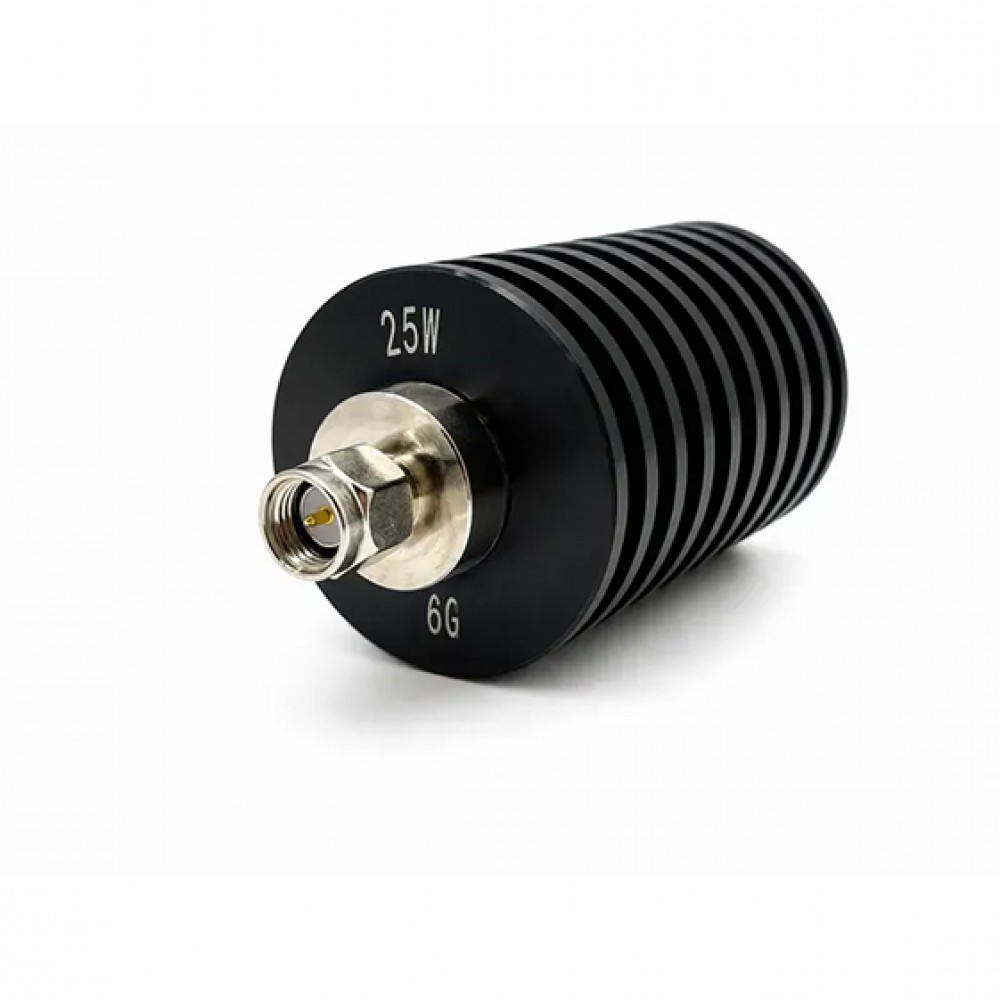

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Male, 25 Вт 6GHz

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Male, 25 Вт 6GHz купить

Коаксиальная нагрузка с импедансом 50 Ом и разъемом SMA-Male предназначена для качественного завершения радиочастотных линий передачи сигнала. Модель рассчитана на мощность до 25 Вт и поддерживает работу в диапазоне частот до 6 ГГц, что обеспечивает надежное и стабильное функционирование разнообразного радиотехнического и телекоммуникационного оборудования.

Основные характеристики

• Максимальная мощность: 25 Вт (также доступны варианты от 2 до 100 Вт)
• Импеданс: 50 Ом
• Коэффициент стоячей волны (КСВ): не превышает 1,20
• Разъем: SMA-Male (имеется возможность выбора других типов)
• Диапазон частот: от постоянного тока до 6 ГГц (предлагаются варианты до 18 ГГц)
• Температурный диапазон эксплуатации: от -55 ℃ до +125 ℃
• Материал корпуса: черный металлический корпус
• Комплектация: нагрузка в количестве 1 штуки

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Male, 25 Вт 6GHz - преимущества

Производитель гарантирует высокую точность параметров с погрешностью не более ±1 дБ, при этом на практике она часто оказывается значительно ниже и составляет около ±0,2 дБ. Для каждого изделия проводится проверка при поставке, а фактические параметры отображаются на фотографиях, что дает возможность покупателю ориентироваться на реальные данные. Следует учитывать, что отдельные образцы могут немного отличаться от измеренных значений. На графиках потерь наблюдаются волны, вызванные фазовыми сдвигами, обусловленными изменением длины волны при различных частотах. Эти явления не отражают качество нагрузки, а связаны с особенностями методики измерения — для оценки потерь необходимо провести условную линию по пикам волн.

Применение

Коаксиальная нагрузка широко применяется для имитации нагрузки в радиочастотных линиях, что помогает исключить отражения сигнала и обеспечить корректную работу оборудования во время тестирования, настройки и эксплуатации. Она востребована в лабораториях, сервисных центрах, а также в промышленных системах связи, радиолокации и других областях, где требуется точное согласование импедансов и стабильное поглощение радиочастотной мощности.

Таким образом, коаксиальная нагрузка 50 Ом с разъемом SMA-Male и мощностью 25 Вт на частотах до 6 ГГц является надежным и точным элементом для эффективного завершения радиочастотных линий и обеспечения стабильной работы оборудования.
