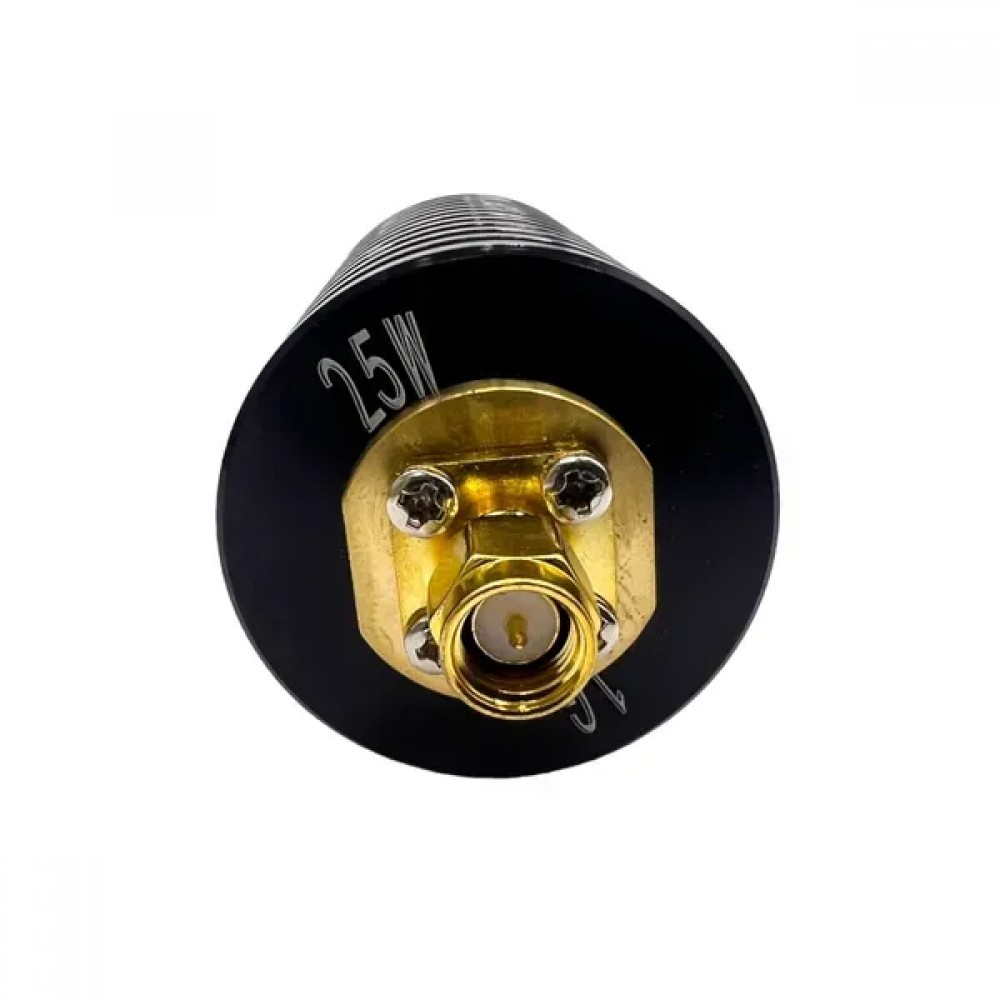

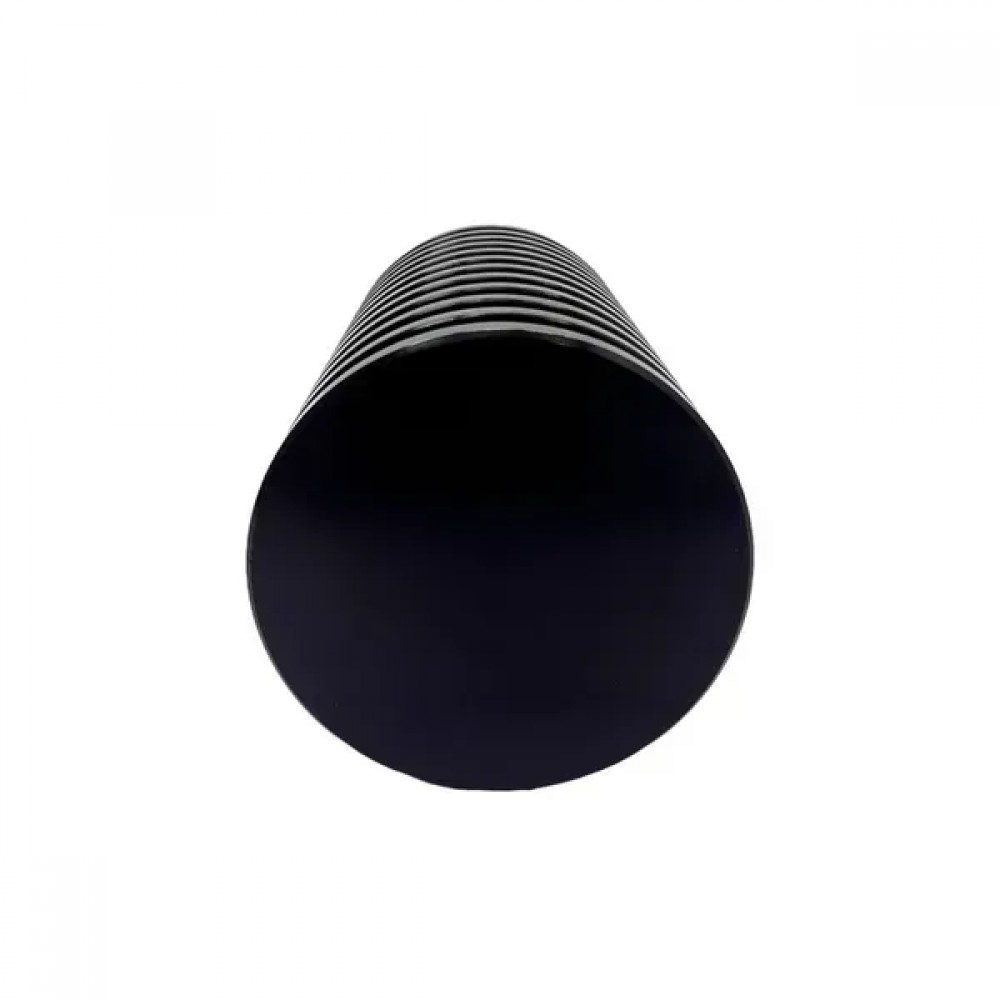

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Male, 25 Вт 1GHz

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Male, 25 Вт 1GHz купить

Коаксиальная нагрузка с импедансом 50 Ом и разъёмом SMA-Male предназначена для работы в радиочастотных системах с мощностью до 25 Вт и частотным диапазоном до 1 ГГц. Это надежное устройство обеспечивает правильное согласование элементов цепи и способствует снижению отражений сигнала, что особенно важно для стабильной работы оборудования.

Основные характеристики

• Максимальная мощность: доступна в версиях от 2 до 100 Вт
• Импеданс: 50 Ом
• Коэффициент стоячей волны (КСВ): не превышает 1,20
• Разъём: SMA-Male
• Частотный диапазон: от постоянного тока до 1,0 ГГц, также доступны модели с диапазоном до 18 ГГц
• Температурный режим работы: от –55 ℃ до +125 ℃
• Материал корпуса: металл
• Цвет: чёрный
• Комплектация: 1 нагрузка

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Male, 25 Вт 1GHz - преимущества

Изготовитель гарантирует точность параметров с погрешностью в пределах ±1 дБ, при этом на практике она часто бывает значительно меньше и может составлять около ±0,2 дБ. В редких случаях отклонения могут быть немного выше, но не выходят за заявленные пределы. Каждый элемент проходит обязательную проверку перед отправкой покупателю. Актуальные значения параметров можно увидеть на фотографиях товара для объективной оценки. Следует учитывать, что на графиках измерений могут наблюдаться колебания, обусловленные фазовыми сдвигами сигнала на разных частотах. Эти «волны» не отражают характеристики самой нагрузки, а связаны с методикой проведения измерений.

Применение

Коаксиальная нагрузка широко применяется в радиоэлектронике для создания имитации нагрузки в цепях, тестирования антенн, согласования линий передачи и защиты передатчиков от перегрузок. Она необходима для калибровки измерительного оборудования и поддержания стабильной работы систем, где важно исключить отражение сигнала и обеспечить правильное восприятие мощности.

Это устройство представляет собой точное и надежное решение для различных задач в области радиочастотной техники, соответствуя высоким требованиям качества и стабильности.
