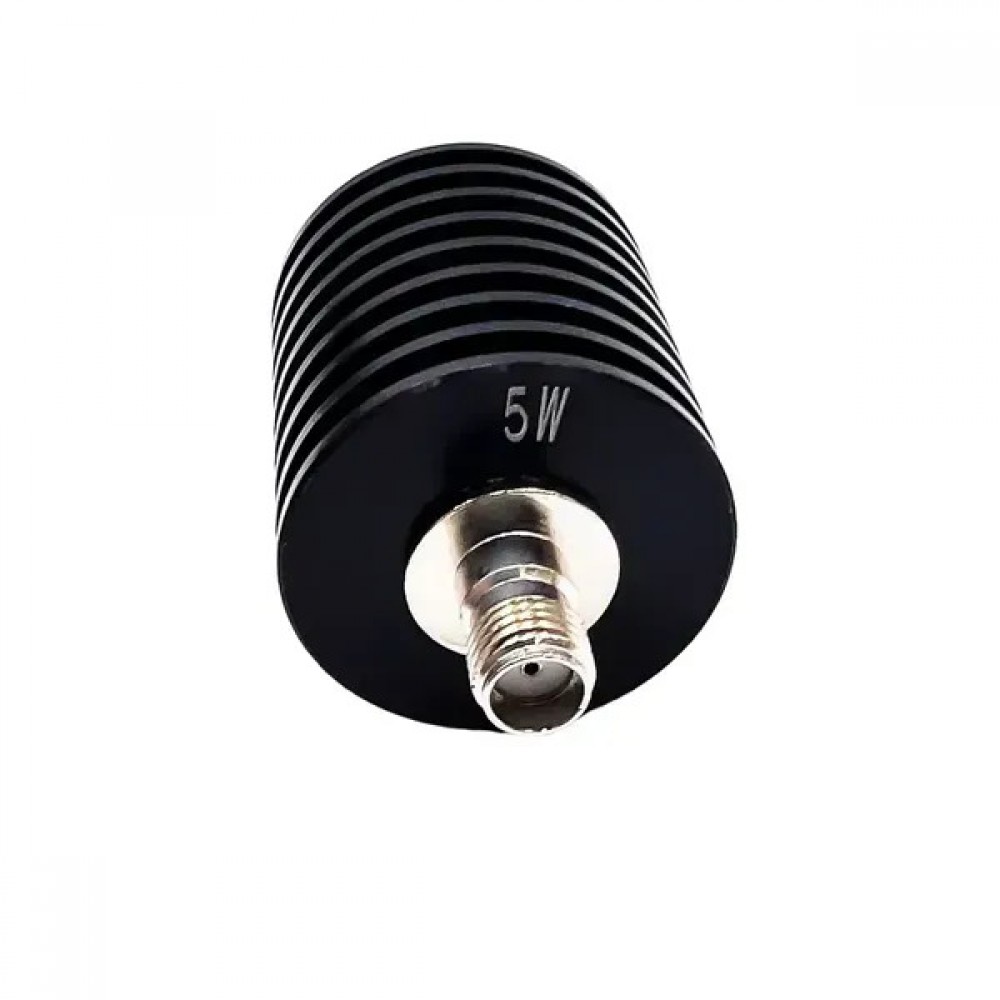

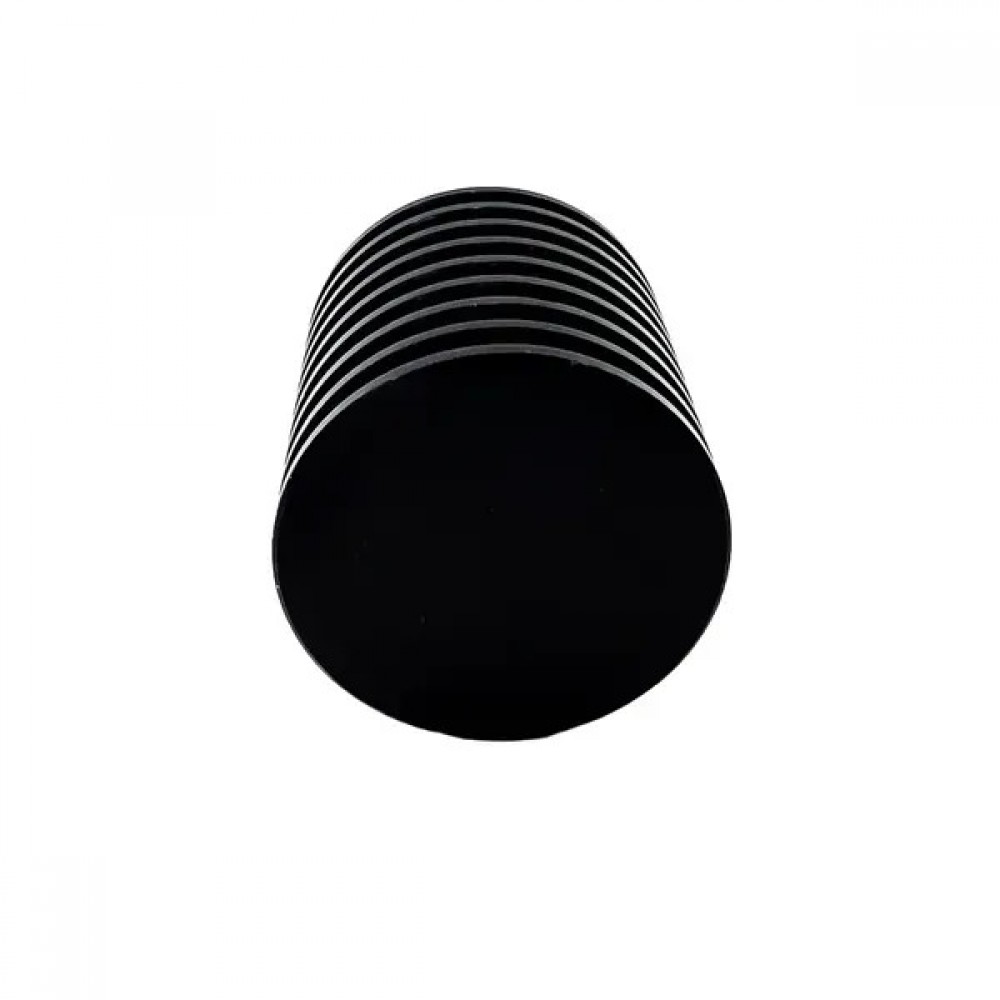

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Female, 5 Вт 1GHz

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Female, 5 Вт 1GHz купить

Коаксиальная нагрузка 50 Ом с разъемом SMA-Female и мощностью 5 Вт при частоте 1 ГГц предназначена для эффективного гашения сигналов в радиочастотных цепях. Это устройство широко применяется для обеспечения стабильности и точности работы радиоэлектронного оборудования, а также для проведения тестирования и калибровки.

Основные характеристики

• Максимальная мощность: от 2 Вт до 100 Вт на выбор
• Импеданс: 50 Ом
• Коэффициент стоячей волны (КСВ): не превышает 1,20
• Разъем: SMA-Female
• Диапазон частот: от постоянного тока до 1,0 ГГц (возможен выбор до 18 ГГц)
• Температурный режим работы: от –55 ℃ до +125 ℃
• Цвет: черный
• Материал корпуса: металл
• Комплектация: 1 нагрузка

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Female, 5 Вт 1GHz - преимущества

Производитель обеспечивает точность работы нагрузки в пределах ±1 дБ, при этом на практике погрешность часто оказывается значительно меньше и может достигать всего ±0,2 дБ. В редких случаях точность может немного выходить за заявленные рамки, однако каждый экземпляр подвергается тщательному контролю качества перед отправкой. Актуальные данные о точности представлены на фотографиях товара, что дает возможность получить наиболее объективную информацию. Следует учитывать, что отдельный образец может незначительно отличаться от измеренных значений.

Особенностью измерений является влияние стоячих волн, обусловленное изменением длины волны при разных частотах, что приводит к фазовым сдвигам сигнала и колебаниям потерь на графиках. Для оценки потерь рекомендуется мысленно провести линию между пиками этих колебаний. Стоячие волны не являются характеристикой самой нагрузки, а связаны с методикой измерений.

Применение

Коаксиальная нагрузка широко используется для завершения кабельных линий, тестирования радиочастотных устройств и измерительных систем. Она препятствует отражению сигналов, что обеспечивает точность измерений и стабильность работы оборудования. Терминаторы применяются в лабораторных условиях, сервисных центрах, а также на этапах производства и настройки радиоэлектронных приборов.

Коаксиальная нагрузка 50 Ом с разъемом SMA-Female и мощностью 5 Вт при частоте 1 ГГц представляет собой надежное и точное решение для качественного гашения сигналов в различных радиочастотных системах.
