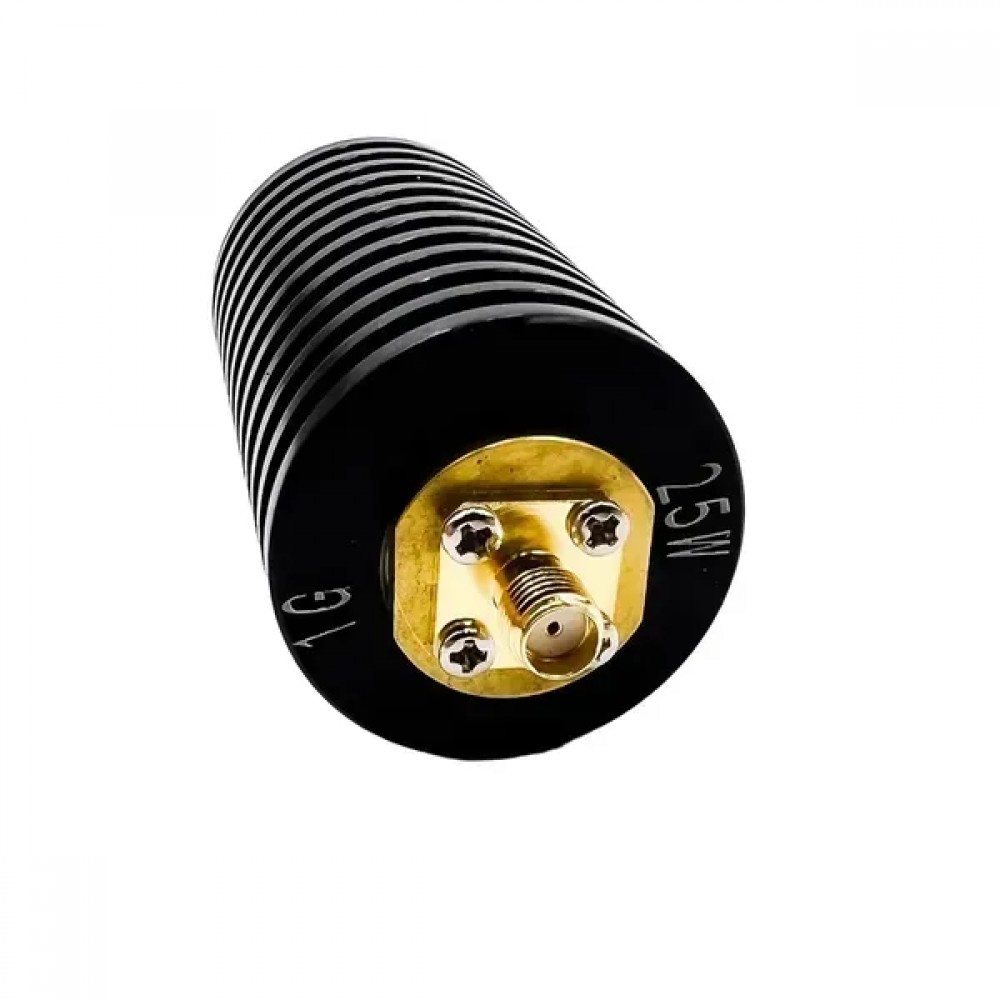

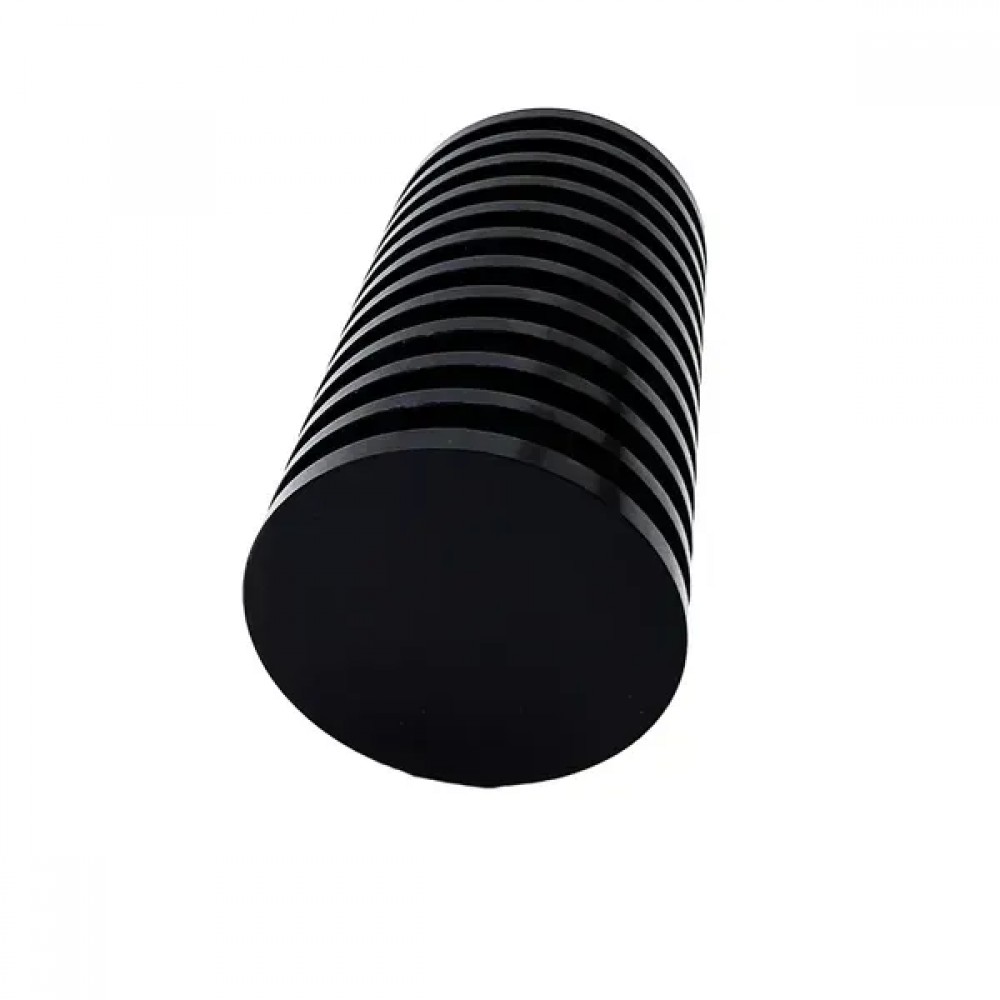

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Female, 25 Вт 1GHz

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Female, 25 Вт 1GHz купить

Коаксиальная нагрузка с сопротивлением 50 Ом и разъемом SMA-Female предназначена для надежного поглощения радиочастотной мощности до 25 Вт в диапазоне частот от постоянного тока до 1 ГГц. Это устройство обеспечивает правильное завершение линий передачи, что способствует стабильной работе радиочастотного оборудования и предотвращает нежелательные отражения сигнала.

Основные характеристики

• Максимальная мощность: 25 Вт (также доступны варианты от 2 до 100 Вт)
• Импеданс: 50 Ом
• Коэффициент стоячей волны (КСВ): не превышает 1,20
• Разъем: SMA-Female (предусмотрена возможность выбора других типов разъемов)
• Диапазон частот: от постоянного тока до 1 ГГц (есть модели с диапазоном от 1 ГГц до 18 ГГц)
• Температурный режим работы: от –55 ℃ до +125 ℃
• Цвет корпуса: черный
• Материал корпуса: металл
• Комплектация: одна нагрузка

Коаксиальная нагрузка (Терминатор) 50 Ом, SMA-Female, 25 Вт 1GHz - преимущества

Производитель гарантирует точность аттенюаторов с погрешностью около ±1 дБ, но на практике она зачастую значительно ниже и составляет примерно ±0,2 дБ. В редких случаях отклонения могут быть чуть больше, однако обычно не выходят за пределы заявленных параметров. При поступлении каждой партии нагрузок проводится проверка, а актуальные результаты измерений отображаются на фотографиях товара. Рекомендуется ориентироваться именно на них для получения наиболее точной информации. Следует учитывать, что отдельные образцы могут несколько отличаться от измеренных данных. На графиках потерь иногда видны волны, вызванные фазовыми изменениями длины волны на различных частотах. Для оценки приблизительных значений потерь нужно мысленно провести линию между пиками таких колебаний. Эти колебания не отражают характеристики самих нагрузок, а связаны с особенностями методики измерения.

Применение

Данное устройство применяется в радиочастотных системах для корректного завершения коаксиальных линий передачи сигналов, что предотвращает отражения и защищает усилители и другое оборудование от повреждений. Коаксиальная нагрузка с импедансом 50 Ом и разъемом SMA-Female незаменима при лабораторных испытаниях, проверках, калибровках и настройках радиочастотных приборов в диапазоне до 1 ГГц. Этот терминатор обеспечивает надежную работу систем и способствует достижению точных результатов при работе с радиочастотными сигналами, выступая в роли стабильной нагрузки для коаксиальных линий.

Коаксиальная нагрузка 50 Ом, SMA-Female, 25 Вт 1GHz — это надежный и точный компонент, необходимый для эффективного функционирования радиочастотного оборудования.
