Коаксиальная нагрузка (Терминатор) 50 Ом, N-Type-Male, 100 Вт 6GHz

Коаксиальная нагрузка (Терминатор) 50 Ом, N-Type-Male, 100 Вт 6GHz купить

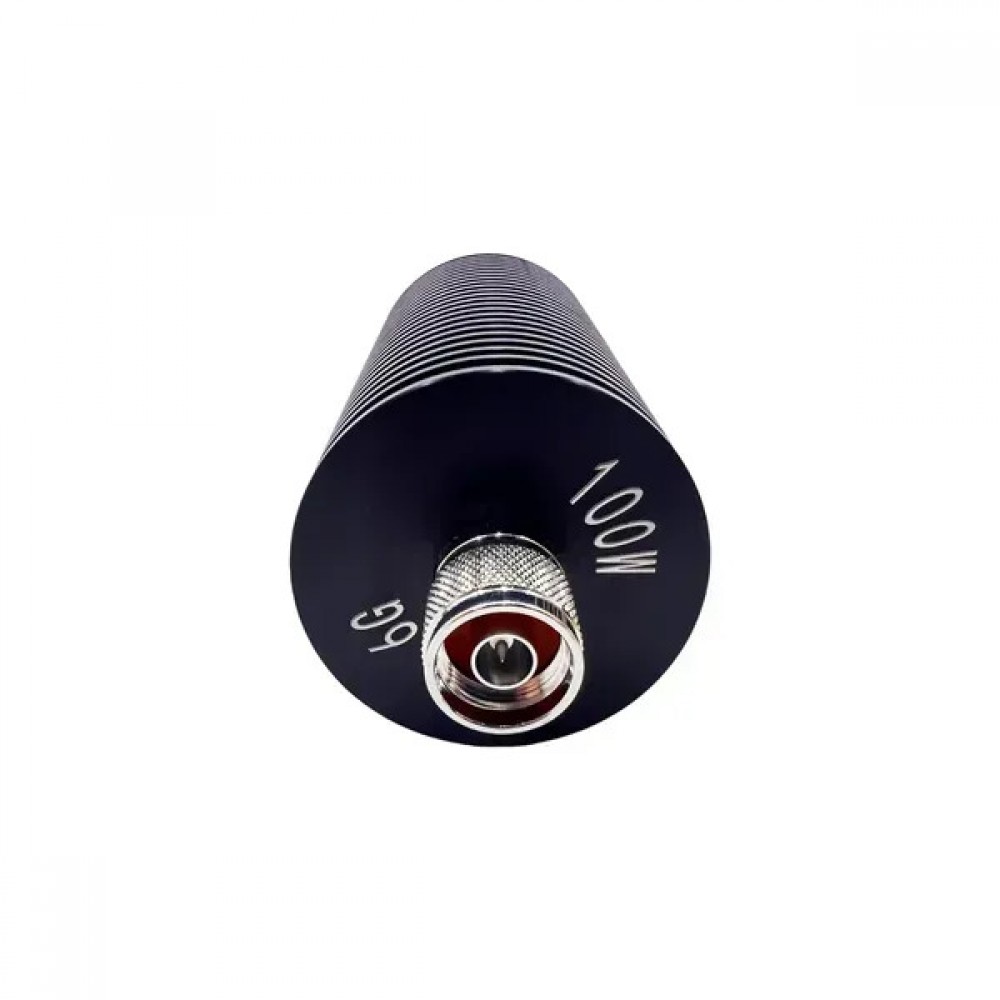

Коаксиальная нагрузка или терминатор с импедансом 50 Ом и разъемом N-Type-Male предназначена для эффективного согласования радиочастотных цепей. Модель рассчитана на мощность до 100 Вт и работает в диапазоне частот до 6 ГГц, что обеспечивает надежное подавление отражений сигнала и стабильную работу оборудования.

Основные характеристики

• Максимальная мощность: доступна в вариантах от 2 до 100 Вт, что позволяет подобрать нагрузку под конкретные задачи.
• Импеданс: стандартные 50 Ом, соответствующие требованиям большинства коаксиальных систем.
• Коэффициент стоячей волны (КСВ): не превышает 1,20, что гарантирует минимальные потери сигнала при передаче.
• Разъем: N-Type-Male, с возможностью выбора других типов по запросу.
• Диапазон частот: от постоянного тока до 6 ГГц, с вариантами до 18 ГГц в зависимости от модели.
• Температурный режим эксплуатации: от –55 ℃ до +125 ℃, что обеспечивает стабильность параметров в различных условиях.

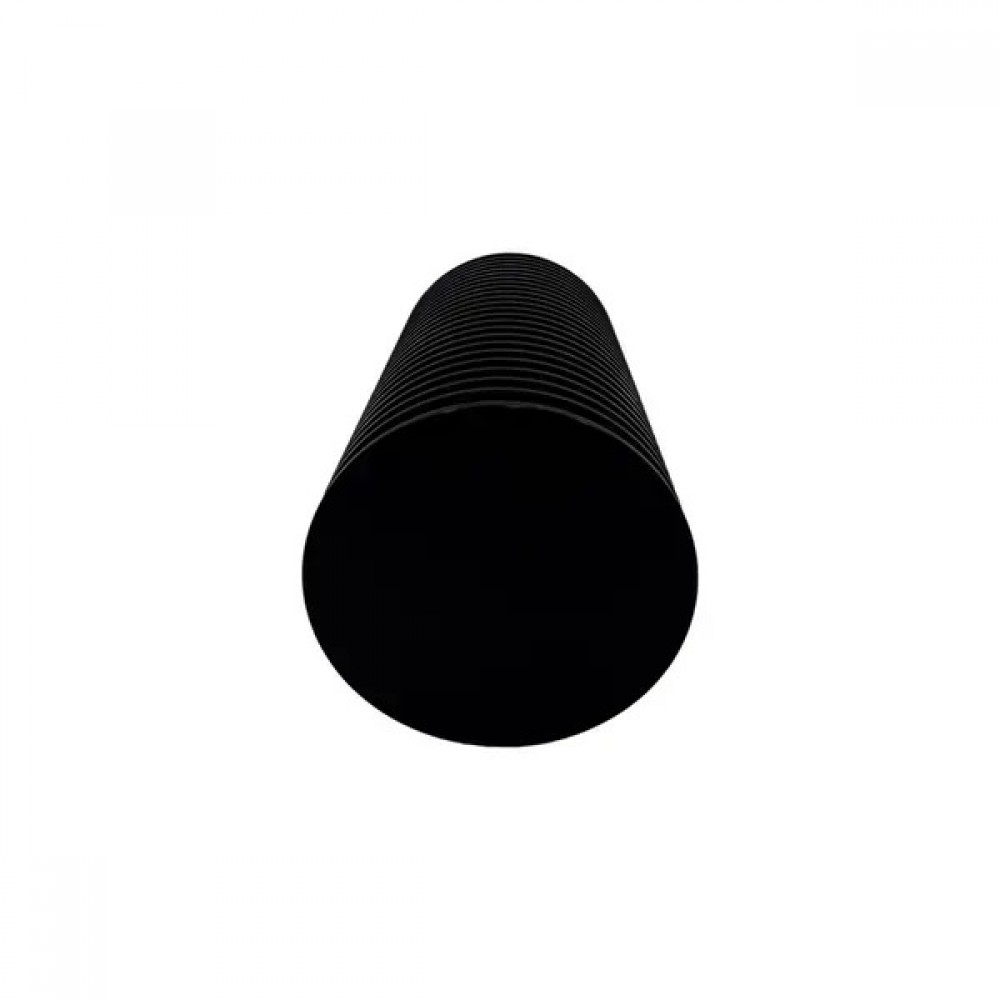

• Цвет и материал: черный металлический корпус для долговечности и надежности.
• Комплектация: одна единица нагрузки.

Коаксиальная нагрузка (Терминатор) 50 Ом, N-Type-Male, 100 Вт 6GHz - преимущества

Производитель заявляет допустимую погрешность в пределах ±1 дБ, однако на практике отклонение часто составляет около ±0,2 дБ. В редких случаях оно может немного превышать указанные значения, но не выходит за рамки спецификаций. Каждый терминатор проходит проверку перед отправкой, а актуальные параметры отражены на фотографиях товара, что позволяет покупателю получить достоверную информацию. Следует учитывать, что отдельные экземпляры могут незначительно отличаться от измеренных значений. Колебания на графиках потерь связаны с фазовыми изменениями волн на разных частотах и не отражают характеристики самой нагрузки. Для оценки потерь рекомендуется ориентироваться на условную линию, проведённую через пики графика.

Применение

Коаксиальная нагрузка используется для завершения радиочастотных цепей в системах, работающих на частотах до 6 ГГц. Она незаменима при тестировании, калибровке и настройке радиоэлектронного оборудования, предотвращая отражение сигналов и обеспечивая стабильную работу устройств. Благодаря высокой мощности и прочной конструкции нагрузка подходит для применения в лабораториях и на промышленных предприятиях.

Данная коаксиальная нагрузка является надежным и качественным решением для обеспечения корректной работы радиочастотных систем с импедансом 50 Ом, отличающимся стабильностью параметров и долговечностью.
