Аттенюатор 50Вт, 6ГГц, 30дБ, N(male)- N(female)

Аттенюатор 50Вт, 6ГГц, 30дБ, N(male)- N(female) купить

Коаксиальный фиксированный аттенюатор с мощностью 50 Вт и частотным диапазоном до 6 ГГц предназначен для эффективного снижения уровня радиочастотного сигнала с ослаблением 30 дБ. Устройство оснащено разъёмами типа N: с одной стороны — штекер (male), с другой — гнездо (female), что гарантирует надежное и качественное подключение в системах передачи и обработки радиочастотных сигналов.

Основные характеристики

• Максимальная мощность — 50 Вт при температуре окружающей среды 25°С
• Частотный диапазон — от постоянного тока (0 Гц) до 6 ГГц
• Значение ослабления — фиксированное, 30 дБ с допуском ±1.5 дБ
• Коэффициент стоячей волны (VSWR) — не превышает 1.25:1 по всему рабочему диапазону
• Импеданс — 50 Ом

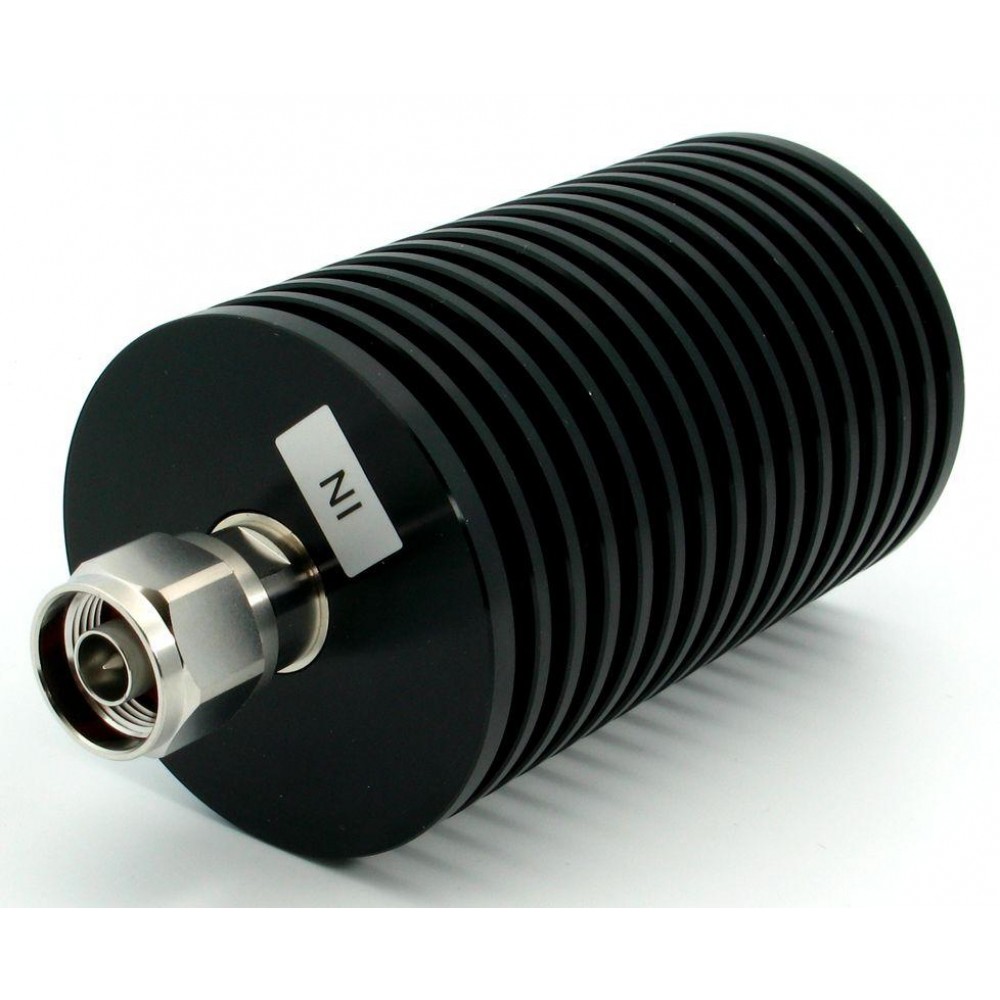

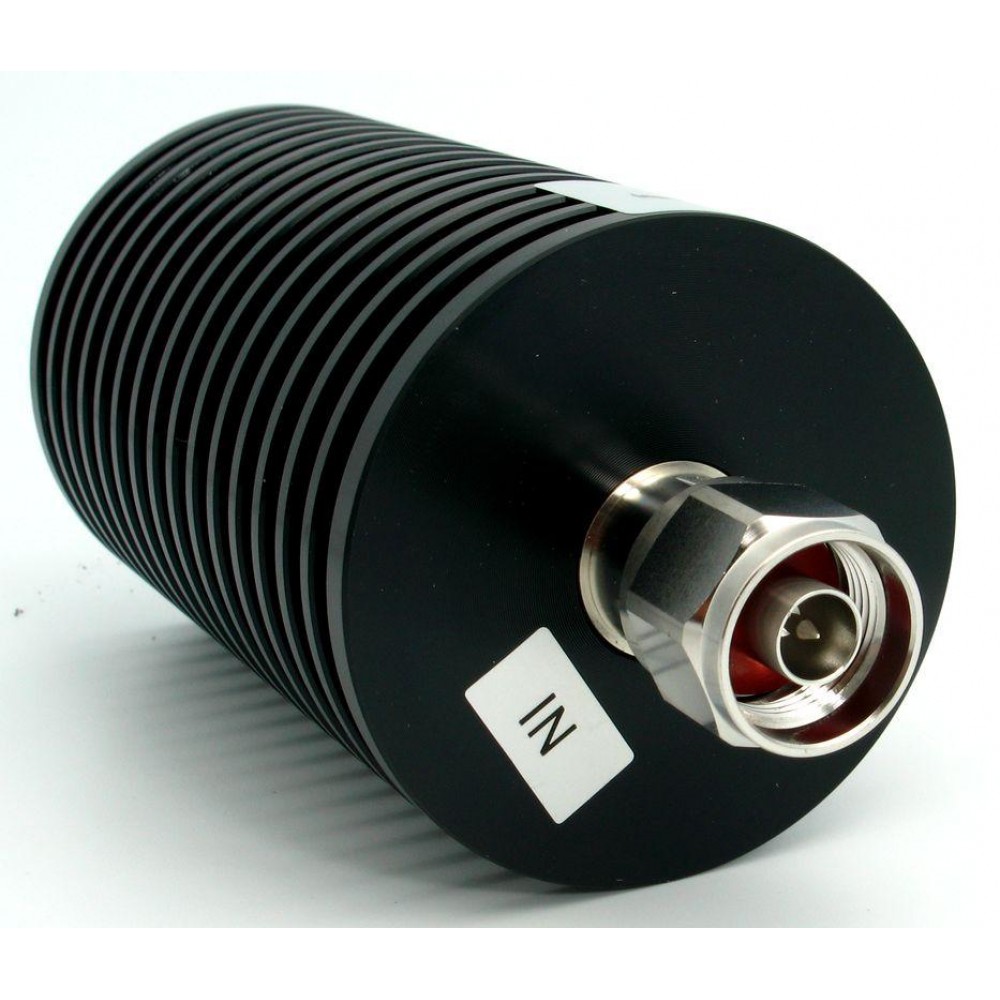

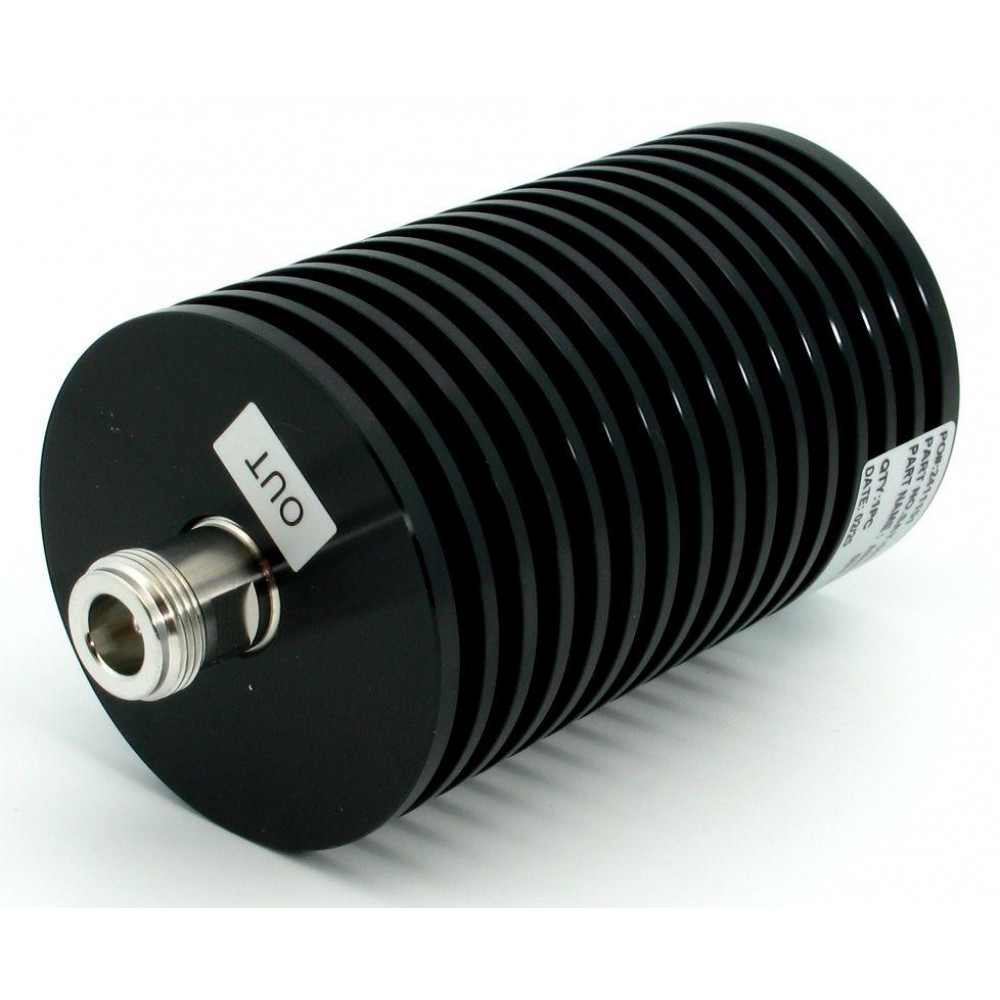

• Тип разъёмов — N(штекер/male) на входе и N(гнездо/female) на выходе
• Направленность — аттенюатор рассчитан на подключение со стороны N(штекер/male)
• Рабочий температурный диапазон — от -55°C до +125°C
• Вес — 478 граммов

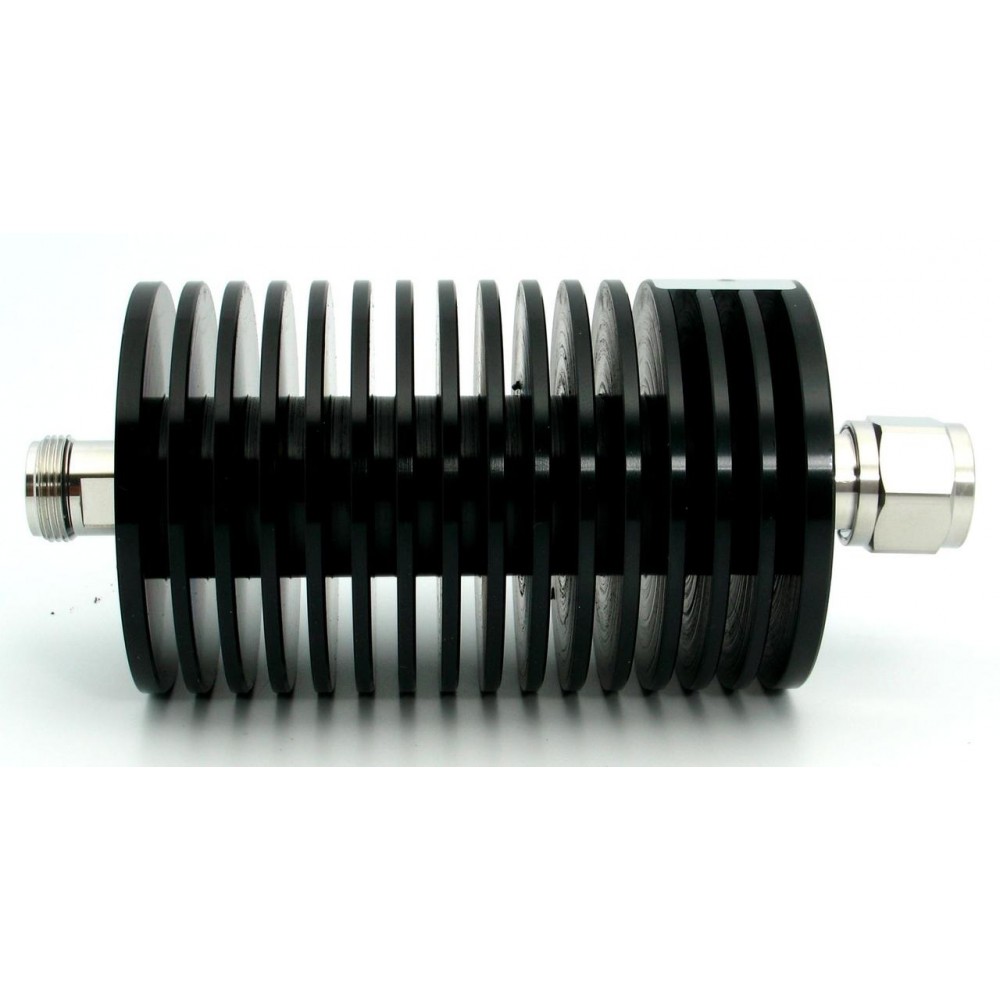

• Конструкция охлаждения — 16 ребер, обеспечивающих эффективное рассеивание тепла

Аттенюатор 50Вт, 6ГГц, 30дБ, N(male)- N(female) - преимущества

Данный аттенюатор надежно снижает уровень сигнала за счёт преобразования избыточной энергии в тепло, которое эффективно отводится через корпус с 16 охлаждающими ребрами. Ослабление сигнала происходит без искажений формы волны, что способствует сохранению качества передачи. Конструкция устройства рассчитана на работу при максимальной мощности 50 Вт при 25°C, однако при повышении температуры допустимая нагрузка снижается, достигая 4 Вт при 125°C. Для обеспечения стабильной работы и предотвращения перегрева рекомендуется использовать принудительную вентиляцию в месте установки. Следует учитывать, что превышение мощности свыше 50 Вт может привести к повреждению аттенюатора, так как резистивный элемент рассчитан именно на этот уровень нагрузки.

Применение

Аттенюатор широко применяется для защиты входных цепей измерительных приборов от перегрузок и для регулировки уровня сигнала в радиотехнических системах. Он используется в радиочастотных трактах, репитерах и других устройствах, где требуется точное снижение мощности сигнала без ухудшения его характеристик. Направленная конструкция позволяет корректно интегрировать устройство в цепь с учетом стороны подключения и обеспечить надежную работу оборудования.

Этот аттенюатор является незаменимым компонентом для контроля и стабилизации уровня сигнала в высокочастотных системах, обеспечивая защиту и долговременную эксплуатацию радиотехнического оборудования.
