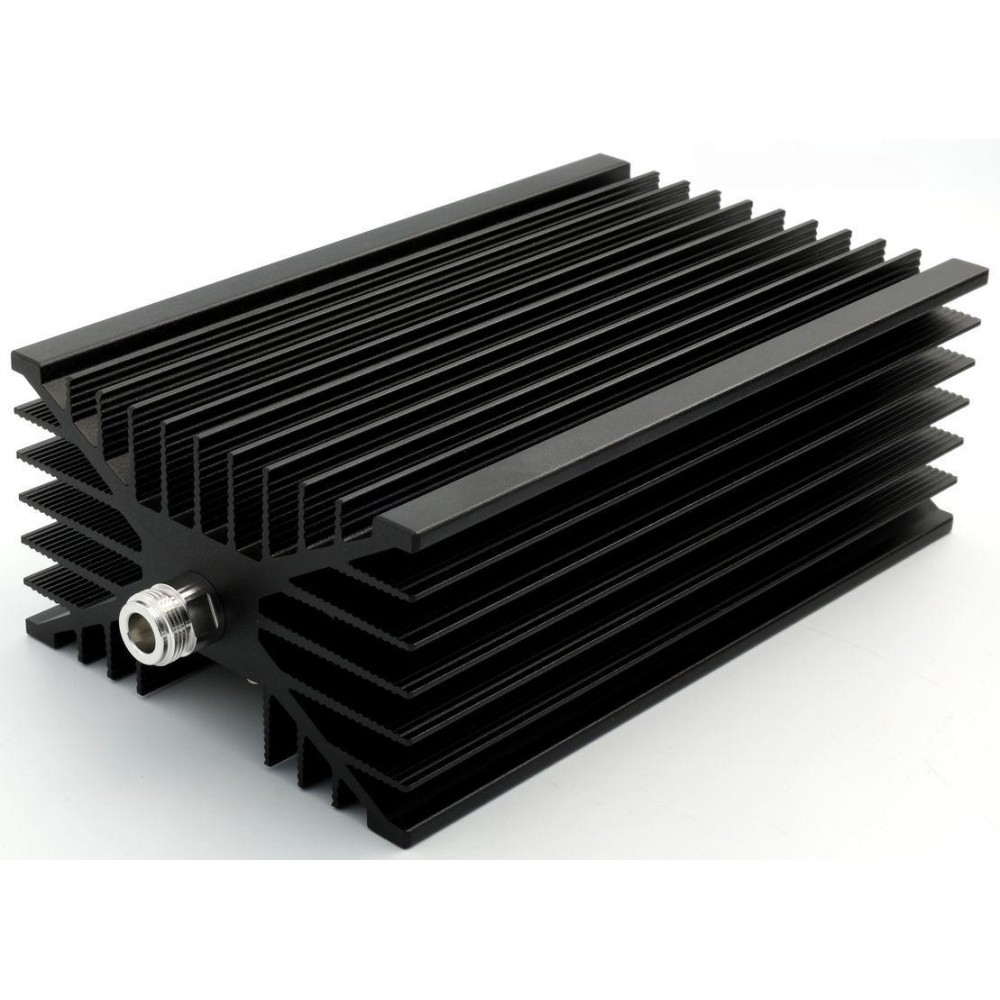

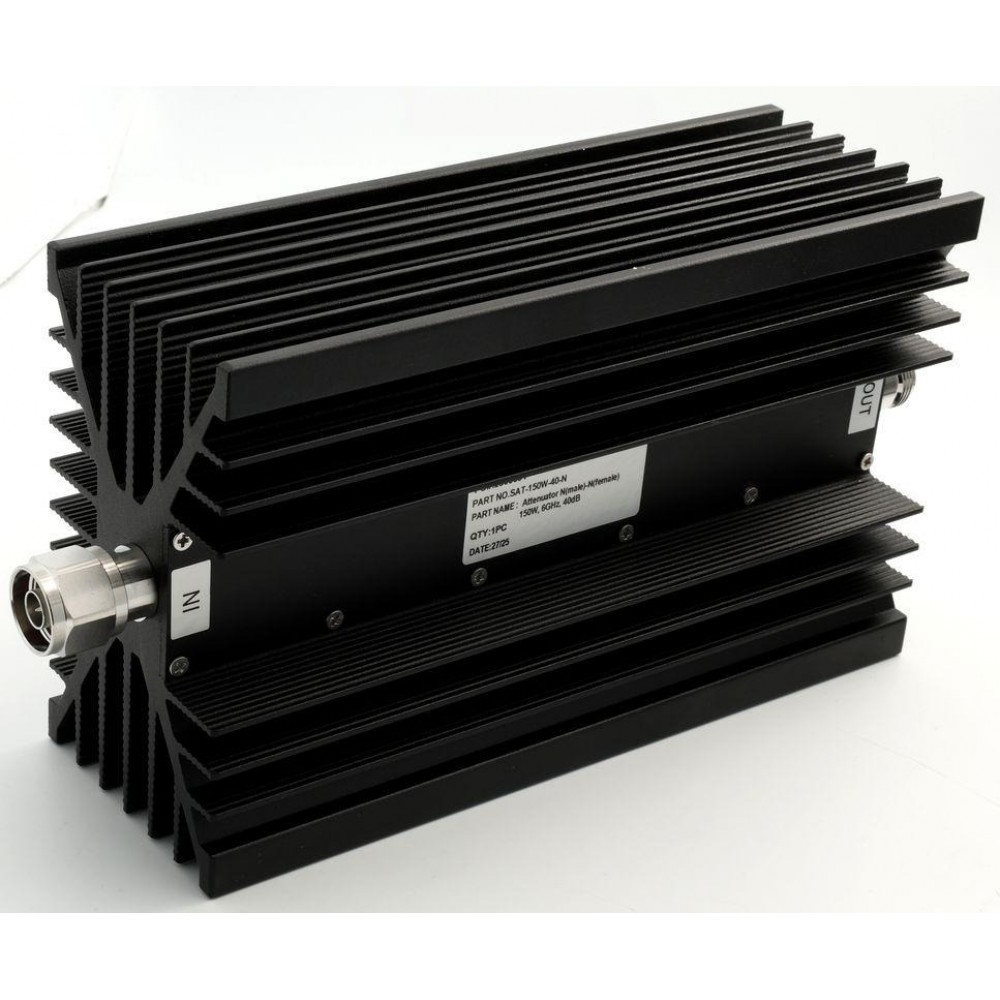

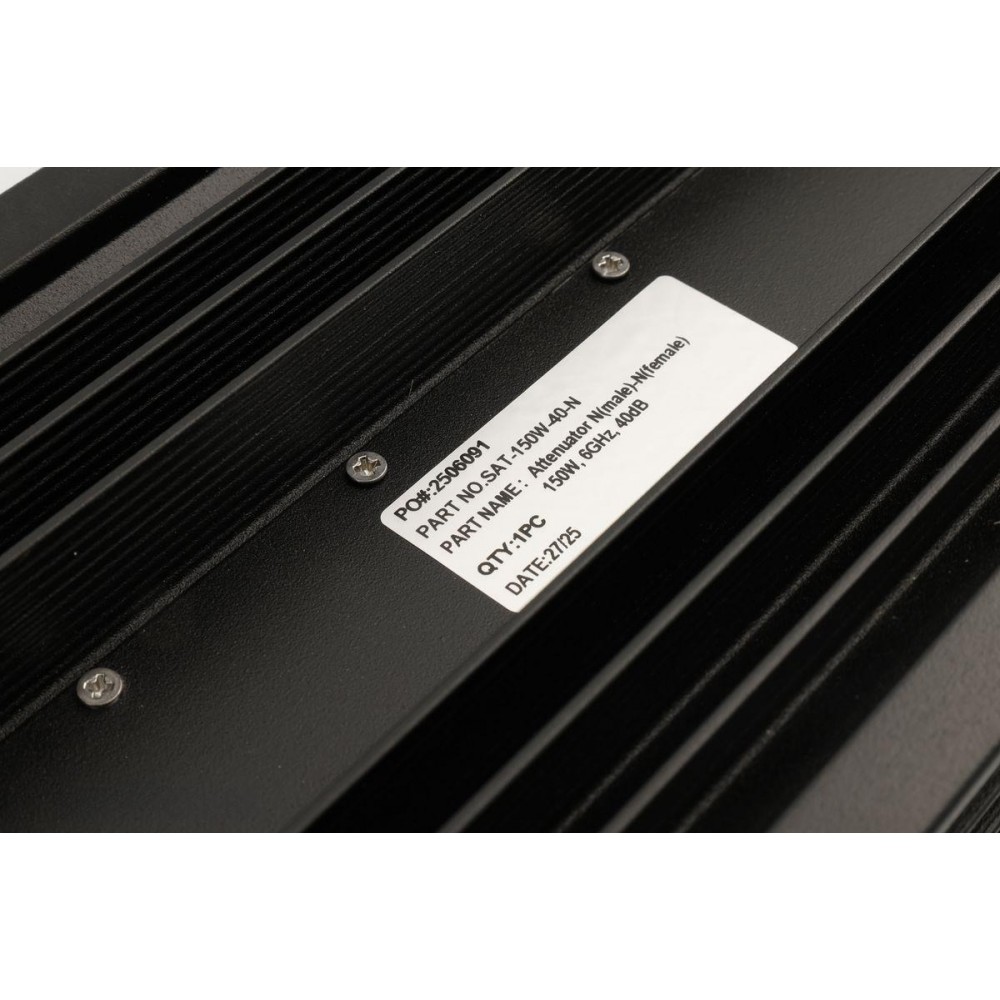

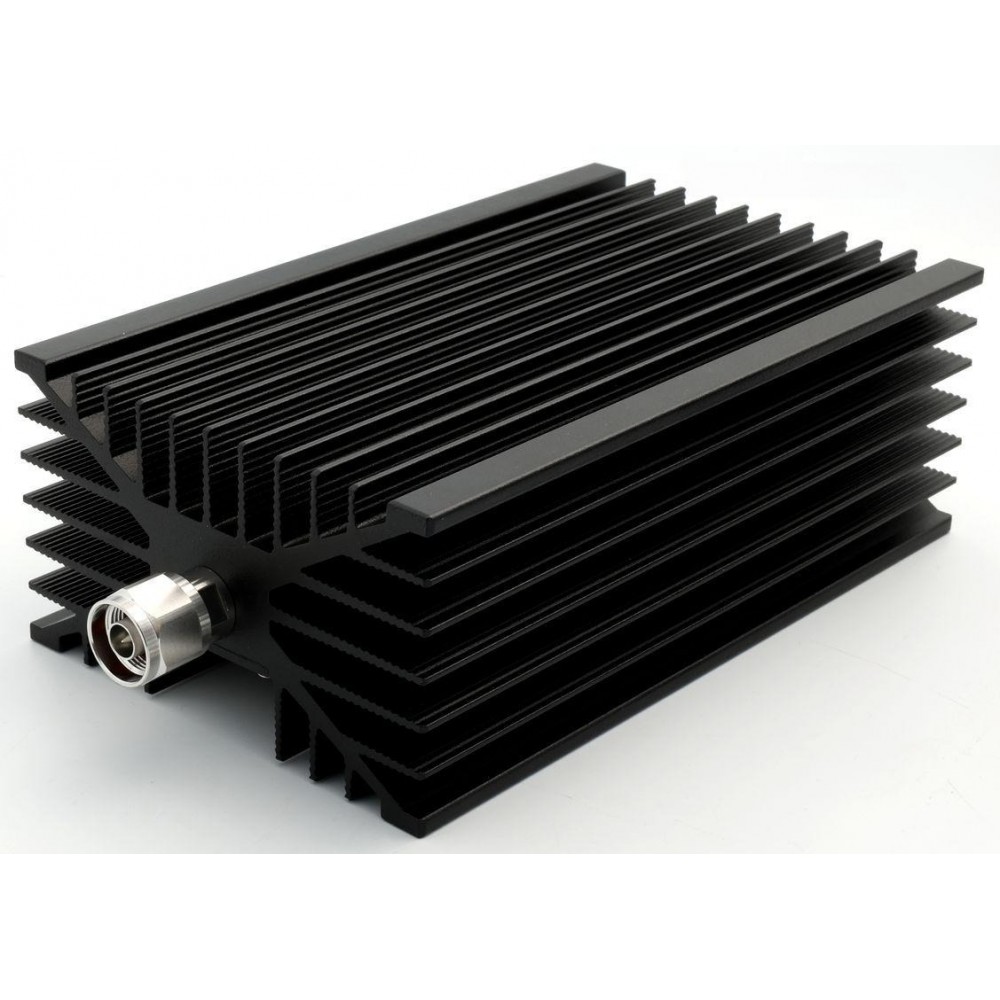

Аттенюатор 150Вт, 6ГГц, 40дБ, N(male)- N(female)

Аттенюатор 150Вт, 6ГГц, 40дБ, N(male)- N(female) купить

Фиксированный коаксиальный аттенюатор предназначен для уменьшения уровня входного сигнала путем его преобразования в тепло и рассеивания на корпусе устройства. Такая обработка не искажает форму сигнала, обеспечивая надежную работу в радиочастотных цепях.

Основные характеристики

• Максимальная входная мощность: 150 Вт
• Тип разъемов: N(штекер/male) – N(гнездо/female)
• Направленность: направленный аттенюатор, подключение возможно только с стороны N(male)
• Диапазон частот: 0 (DC) – 6 ГГц
• Ослабление сигнала: фиксированное, 40 дБ
• Допустимое отклонение ослабления: ±2.5 дБ
• Коэффициент стоячей волны (VSWR): ≤ 1.30:1 на всем рабочем диапазоне
• Волновое сопротивление: 50 Ом
• Температурный диапазон эксплуатации: от -20°C до +70°C
• Вес: 1.8 кг

Аттенюатор 150Вт, 6ГГц, 40дБ, N(male)- N(female) - преимущества

Данный аттенюатор эффективно предотвращает перегрузку входных цепей измерительных приборов и позволяет регулировать уровень выходного сигнала в радиочастотных системах. Он оснащён надежным резистивным элементом, рассчитанным на мощность до 150 Вт при температуре окружающей среды 25°C. При повышении температуры максимальная допустимая мощность снижается, и при 125°C она может уменьшиться до 12 Вт. Для предотвращения перегрева рекомендуется использовать вентиляцию или принудительную конвекцию, что способствует поддержанию оптимального температурного режима. Превышение мощности свыше 150 Вт приведёт к повреждению аттенюатора, поскольку тепловыделение рассчитано именно на этот уровень нагрузки.

Применение

Аттенюатор применяется для регулировки сигналов в радиочастотных системах, в том числе в измерительных комплектах, где важно избежать перегрузки входных каскадов. Устройство эффективно используется для согласования уровней сигнала в репитерах и других радиотрактах, что обеспечивает стабильность и точность передачи. Благодаря разъемам типа N аттенюатор легко интегрируется в различные системы с частотным диапазоном до 6 ГГц.

Приобретая этот аттенюатор, вы получаете надежное устройство с точными техническими характеристиками, гарантирующее стабильную работу радиочастотного оборудования при высоких мощностях и изменениях температуры окружающей среды.
