Инжектор BiasTee MEASALL KC9480 6GHz с ограничителем

Инжектор BiasTee MEASALL KC9480 6GHz с ограничителем купить

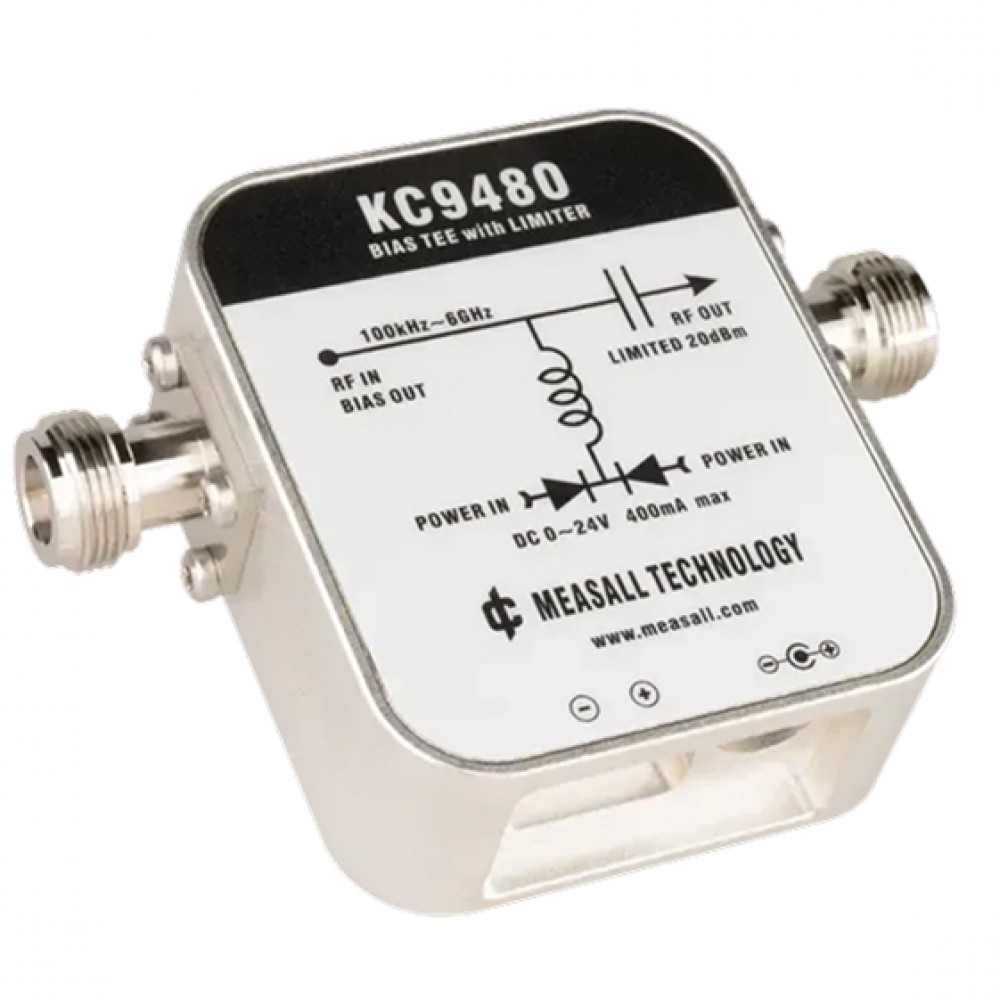

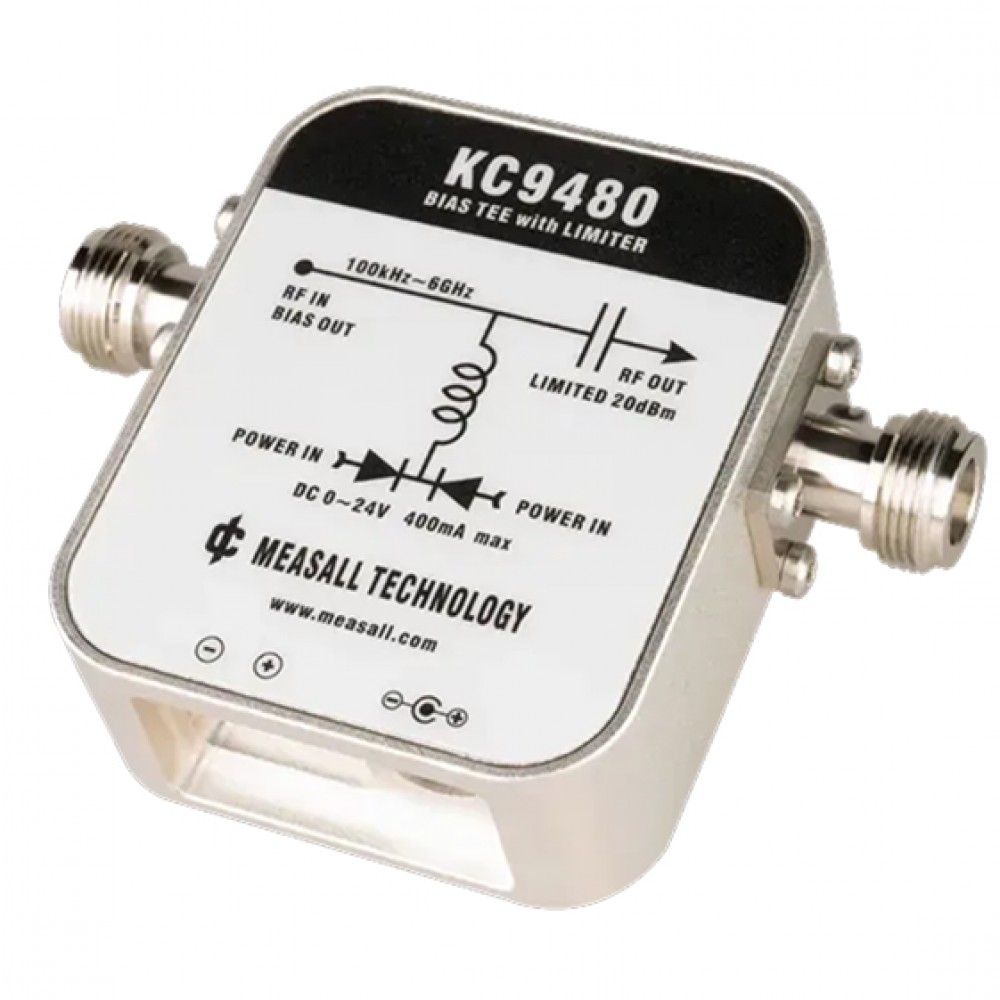

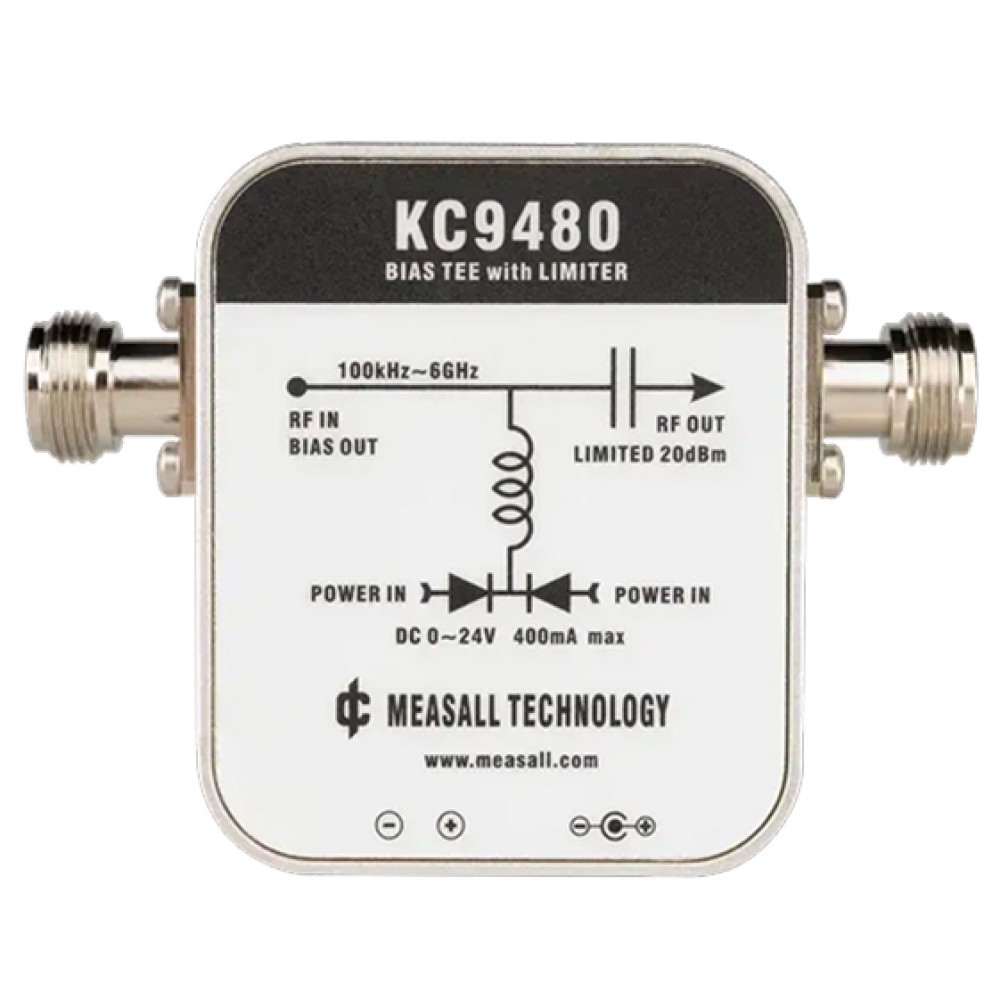

Инжектор BiasTee MEASALL KC9480 с встроенным ограничителем мощности представляет собой широкополосное устройство, функционирующее в диапазоне частот от 1 МГц до 6 ГГц. Он предназначен для подачи питания постоянным током на удалённые малошумящие усилители (LNA), например, модель KC9605, используя при этом тот же коаксиальный кабель, по которому проходит высокочастотный сигнал. Благодаря встроенному ограничителю мощности инжектор эффективно защищает приёмники или анализаторы от перегрузок.

Основные характеристики

• Частотный диапазон: от 1 МГц до 6 ГГц
• Питание постоянным током (DC): 0-24 В
• Максимальный ток: до 400 мА
• Тип разъёма: N-Type, женский
• Порог срабатывания ограничителя: +20 dBm (100 мВт)

Инжектор BiasTee MEASALL KC9480 6GHz с ограничителем - преимущества

При работе в пределах нормального уровня сигнала встроенный ограничитель не оказывает влияния на передачу, оставаясь практически прозрачным и вызывая минимальные потери. Если мощность сигнала превышает порог +20 dBm, включаются шунтирующие PIN-диоды, которые мгновенно отводят избыточную энергию на землю, поддерживая выходной уровень в безопасных пределах. Такая защита надёжно оберегает приёмник или анализатор от перегрузок, включая кратковременные импульсы, возникающие из-за статики, наведений от соседних передатчиков или случайного подключения к мощному сигналу. Ограничитель срабатывает и восстанавливается за наносекунды, обеспечивая быструю и эффективную защиту. Важно учитывать, что длительная работа с мощностью выше +20 dBm не предусмотрена и может привести к повреждениям, поэтому данное устройство выступает именно в роли аварийной защиты, а не режима постоянной эксплуатации.

Применение

Инжектор BiasTee MEASALL KC9480 с ограничителем широко применяется для подачи питания на внешние малошумящие усилители через тот же коаксиальный кабель, который передаёт высокочастотный сигнал. Это особенно удобно в системах радиосвязи, приёма и анализа сигналов. Благодаря встроенной функции ограничения мощности устройство идеально подходит для подключения к чувствительной аппаратуре, такой как приёмники и анализаторы, требующие надёжной защиты от случайных перегрузок и импульсных воздействий.

Инжектор BiasTee MEASALL KC9480 6GHz с ограничителем является надёжным и функциональным решением, обеспечивающим одновременную подачу питания и защиту оборудования в различных высокочастотных системах.
